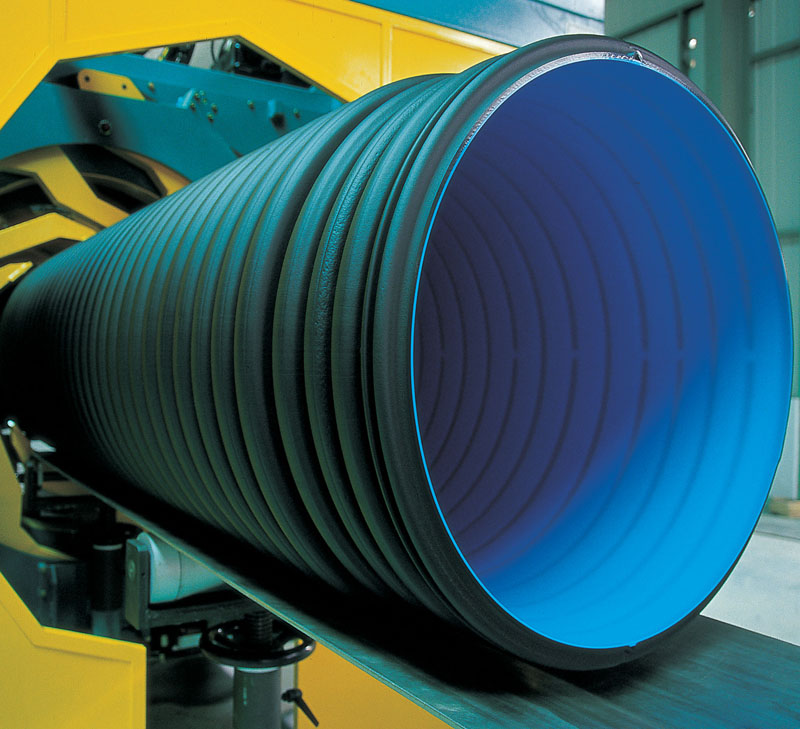

HDPE双壁波纹管
一、产品技术、性能、特点、结构
伟星HDPE双壁波纹管道产品特点：
聚乙烯是一种化学惰性的材料，由于其独特的高分子结构，制造而成的波纹管具有下列特性：
（1）轻质：聚乙烯的密度为0.95g/cm3,比水轻，产品米重为传统水泥管的1/8,施工非常方便。
（2）不泄露：管材采用专利设计的密封圈柔性承插连接，施工方便，安全性高，不会泄露，造价更低。
（3）柔性管：同传统管材不同，PE双壁波纹管属于柔性管道，可通过一定变形释放外加的负载。
（4）耐腐蚀：聚乙烯为化学惰性材料，能耐绝大多数化学介质的腐蚀。
（5）抗冲击：PE材料抗冲击性好，外力冲击时不会脆断。
（6）耐寒：PE材料的低温性能，可在-40℃~40℃温度范围内安全使用。
（7）抗沉降：PE波纹管曲挠性好，抗地基沉降性能优越，具有优异的工程价值。
（8）抗紫外线：PE波纹管外壁添加了一定成分的碳黑，具有优异的抗紫外线辐射性能。
（9）耐磨损：PE材料是一种耐磨材料，耐磨性为钢管的4倍，使用寿命长。
（10）无毒性：PE材料为卫生无毒材料，燃烧时无有毒气体排放，无“白色污染”隐患。
二 、产品性能指标
1、执行标准：GB/T 19472.1-2019 《埋地用聚乙烯(PE)结构壁管道系统 第1部分 聚乙烯双壁波纹管材》。
2、颜色
管材内外层各自的颜色应均匀一致，外层一般为黑色，其他颜色可由供需双方商定。
3、外观
管材内外壁不逊于有气泡、凹陷、明显的杂质和不规则波纹。管材的两端应平整、与轴线垂直并位于波谷区。管材波谷区内外壁应紧密熔接，不应出现脱开现象。
4、管材的材料性能
项 目 | 要 求 |
耐内压（80℃，环应力3.9MPa，165h）a 耐内压（80℃，环应力2.8MPa，1000h）a | 无破坏，无渗漏 |
熔体质量流动速率（5kg，190℃） | MFR≤1.6g/10min |
热稳定性（200℃） | OIT≥20min |
密度 | ≥930kg/m3（基础树脂） |
a 用相应的挤出料加工的实壁管进行试验。 |
5、管材的物理力学性能
项 目 | 要 求 |
SN4 环刚度，kn/m2 SN8 SN12.5 | ≥4 ≥10 ≥12.5 |
冲击性能(TIR)/% | ≤10 |
环柔性 | 试样圆滑，无反向弯曲，无破裂，两壁无脱开 |
烘箱试验 | 无气泡，无分层，无开裂 |
蠕变比率 | ≤4 |
6、系统的性能要求
试验条件 | 项 目 | 要 求 |
条件B：径向变形 连接密封处变形：5% 管材变形：10% 温度：（23±2）oC | 较低的内部静液压（15min）0.005Mpa | 不泄漏 |
较高的内部静液压（15min）0.05 Mpa | 不泄漏 | |
内部气压（15min） -0.03 Mpa | ≤－0.027MPa | |
条件C：角度偏差 de≤315：2 o 315＜de≤630：1.5 o 630＜de：1 o 温度：（23±2）oC | 较低的内部静液压（15min） 0.005 Mpa | 不泄漏 |
较高的内部静液压（15min）0.05 Mpa | 不泄漏 | |
内部气压（15min） -0.03 Mpa | ≤－0.027MPa |
三、 产品应用领域
（1）市政工程雨水，污水排放；
（2）工业废水排放，小区排水工程；
（3）盐业输卤，渔业输水，农林排灌；
（4）矿井通风，排水工程；
（5）凿进工程的进壁管（开孔的双壁波纹管）；
（6）水利工程；
（7）低压电缆与通信电缆护套管；
（8）高速公路预埋管道。
四 、工程案例
安徽金地藏寺、福建 古田城市污水管网、福建 宁德城市污水管网、上海南团公路新建工程上海合庆镇新农村建设2期工程等。
