1. 2、系统概况

1.1. 系统介绍及优势

水务智慧化管理平台实现对遥测站信息的采集、管理任务、数据查询及分析，本系统通过4G网络实时获取各个水库的水雨情信息，包括：水位、降雨量，为准确掌握水库情况，采用摄像头实时传回视频和照片。系统对接收到的水情、雨情等信息做初步的分析，实现水务信息的采集、输送、存储、处理和服务的智慧化，全面提升水务工作的效率和效能过程。

优势：可实现远程查看、操控、管理、维护；网页操作，方便易用；维护和升级方式简单，系统采用业务模块集成设计，可一键即查询相关数据，根据不同业务要求的人员，有不同层次的统计查询业务；图形展示分析结果，直观掌握系统运行状态。

2. 网页端系统详细功能说明

1. 系统具有：采集、显示、存储、数据通信、管理、系统自检功能。

2. 系统具有远程登录功能，通过网页把系统的相应功能展示给不同区域的管理人员。相关人员可以通过不同的管理权限登录到系统中，对数据进行查阅。

3. 系统能根据实时采集的降雨量、库区水位、现场采集数据、渠道流量及库区基础数据等，实时分析出库区供水状态。

4. 系统会周期性生成各项监测数据的报表及分析图。

2.1.  库区综合信息

2.1.1. Gis一张图

该页面主要以地图方式呈现对应行政区上的测站点的分布情况。

右侧“+”或“-”进行地图的放大与缩小，也可以鼠标滚轮进行缩放。

地图控制按钮：

信息控制：可打开或者关闭信息控制页面；

全撑：点击此处可回到最原始地图大小；

点拾取：对地图上每个点的经纬度进行获取；

测距离：对地图上两个点的实际距离进行测算，双击结束；

测面积：对所选择的一个区域进行面积测算，双击结束；

显示测站：显示地图上各测站的名称，双击结束；

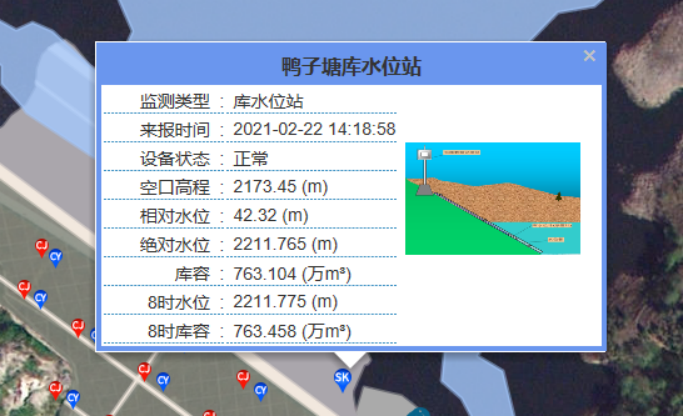

当进入到某个水库时，各个站点根据实际安装位置在地图上以不同的符号标示。将鼠标移到测站点，可查看当前测站的实时信息，如下图所示：

当用户点击某个测站时，会进入测站详细信息页面，显示当前测站的相关数据。过程线根据站点类型的不同而改变。雨量站的降雨量日值过程线，如下图所示：

上图以“日值”（每天的数据）来展示，”选择“实时”时，显示的是时段（某个时段）值，展示的过程线也不同，雨量一般用柱状图来展示的，如下图所示：

页面右上角的四个图标分别对应“切换为折线图”、“切换为柱状图”、“刷新”、“下载”功能。其中，“下载”功能主要以图片形式保存。

在时间处单击会弹出日历框

供选择日期，单击向前翻一年，单击向前翻一个月，单击中间的文字弹出对话框可快速选择输入具体的年月，点击下方可快速转到今天的时间，单击可关闭日历框。在选择框选择实时数据或者日值数据。点击查询数据。

1.1.1. 观测项实测

所有站点的实时监测记录信息。包括站点所属的行政区划、测站名称、观测项、来报时间、设备状态等信息。如下图所示：

查询：可查询指定项目得监测站点的实时数据。

在最后一栏“操作”点击“详情”，可查看该观测站某个时间段的来报数据，当选择日值时，默认往前查看一个月内的数据，当选择实时，查看的是所选择的日期24小时内的数据。如下图所示：

1.1.1. 视频浏览

按站点在线实时控制、浏览视频信息，如下图所示。

：视频监控操作台可以同时查看1/4/9个监控选定播放窗口后在左侧选择需要查看的监控；：按钮可以打开监控操作控制台；

：在控制台上可以控制监控四向旋转调整焦距并且可以将位置存储为预置点。

：可以进入全屏查看模式，再次点击该按钮可以退出全屏模式。

注意：第一次是用该系统的电脑若无法看到视频，先点击左上角

下载相应的插件，并根据提示将插件安装在电脑上之后，可以打开看到视频。

1.1.1. 报警信息

方蓝色条上有可查看个项目中各类站点发出的详细报警信息

用于项目的选择和报警时段选择。

1.1. 水情雨情信息

1.1.1. 数据查询

通过数据查询模块可查询库水位站、雨量站、河道站等各类型测站的实时或日值数据。

1.1.1.1. 库水位数据查询

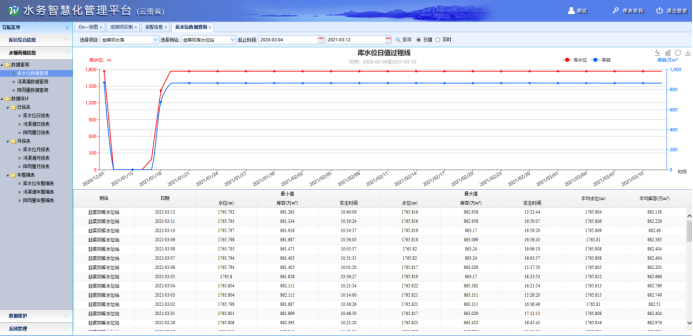

不同水库会建有不同的监测站，库水位数据主要来源于水位站的监测，查询库水位监测站的详细数据信息，可以查询一天、或者一个日期段的数据，提供了图形显示及表格显示功能。库水位站的数据也以“日值”和“实时”两种方式呈现，如下图所示：

1.1.1.1. 降雨量数据查询

查询雨量监测站的详细数据信息，可以查询一天、或者一个日期段的数据，提供了图形显示及表格显示功能。

如下图所示：

1.1.1.1. 河渠道数据查询

查询各水库的河渠道站的详细数据，可以查询一天、或者一个日期段的数据，提供了图形显示及表格显示功能。

如下图所示：

1.1.1. 数据统计

1.1.1.1. 日报表

1.1.1.1.1. 库水位日报表

可快速查询到水库水位站水位、库容信息，主要功能包括：平均水位（库容）、每小时水位（库容），每天的水位（库容）信息查询和统计。

在监测项中，可进行库水位和库容的选择；选择日期；可将报表导出到Excel表；

日报表如下图所示：

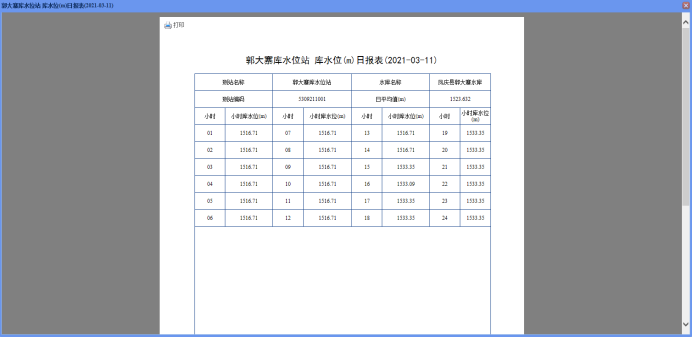

在所有报表界面，都可点击详情查看报表，该报表可直接打印，点击左上角打印即可，如下图所示：

1.1.1.1.1. 降雨量日报表

可快速查询到水位站、雨量站的水位信息，主要功能包括：每小时水位数据，当天的平均水位数据信息查询和统计。相关操作可参照库水位日报表的操作步骤。

日报表如下图所示：

1.1.1.1.1. 河渠道日报表

可快速查询到河渠道水位站的降雨量信息，主要功能包括：平均水位、每小水位信息查询和统计。相关操作可参照库水位日报表的操作步骤。

日报表如下图所示：

1.1.1.1.1. 库水位月报表

可快速查询到水库水位站平均库水位、平均蓄水量信息，主要功能包括：平均水位（库容）、每天水位（库容），每月的水位（库容）信息查询和统计。

可进行平均库水位和平均蓄水量的选择；

选择月份；

可将报表导出到Excel表。月报表如下图所示：

1.1.1.1.1. 降雨量月报表

可快速查询到水位站、雨量站的降雨量信息，主要功能包括：总降雨量、每天降雨量，每月的降雨量信息查询和统计。相关操作可参照库水位月报表的操作步骤。

月报表如下图所示：

1.1.1.1.1. 河渠道月报表

可快速查询到河渠道水位站的降雨量信息，主要功能包括：平均水位、每天位信息查询和统计。相关操作可参照库水位月报表的操作步骤。

日报表如下图所示：

1.1.1.1. 年整编表

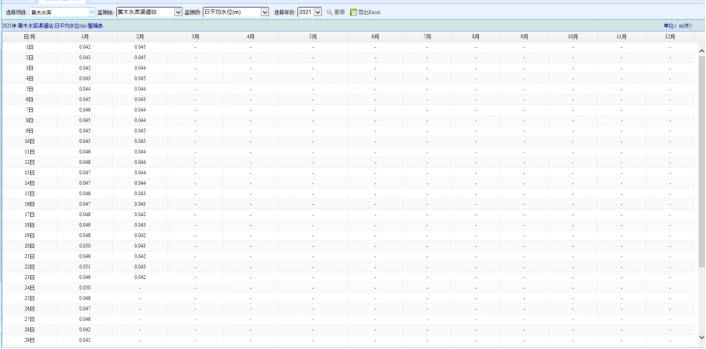

1.1.1.1.1. 库水位年整编表

可快速查询到水库水位站水位、蓄水量信息，主要功能包括：逐日平均水位、月平均水位统计、年平均水位统计、月最大值、最小值、年最大值、最小值、等信息查询和统计。

可进行日平均库水位和日平均蓄水量的选择；

再选择年份；可将报表导出到Excel表；

年报表如下图所示：

1.1.1.1.1. 降雨量年整编表

快速查询到水库内的降雨信息，主要功能包括：逐日平均雨量、月雨量统计、年雨量统计、月最大值、最小值、年最大值、最小值、平均值降雨等信息查询和统计。相关操作可参照库水位库水位年整编表表的操作步骤。

年报表如下图所示：

1.1.1.1.1. 河渠道年整编表

可快速查询到河渠道水位站的降雨量信息，主要功能包括：平均水位、每天位信息查询和统计。相关操作可参照库水位年整编表的操作步骤。

日报表如下图所示：

1.1. 数据维护

为方便人工录入、修改数据，系统实现库水位站、雨量站等监测数据添加，修改功能（包含自动测报数据），系统应具备数据维护页面，实现相关管理者对水资源系统更好的操作与管理。

1.1.1. 库水位数据维护

实现库水位数据的增加、修改与删除。

点击后会弹出弹窗

入相应的值点击保存；

在弹出的弹窗上修改相应数据；可删除当前记录；

1.1.1. 降雨量数据维护

实现降雨量数据的增加、修改与删除。

具体操作方法参照“库水位数据维护”。

1.1. 系统管理

1.1.1. 测站管理

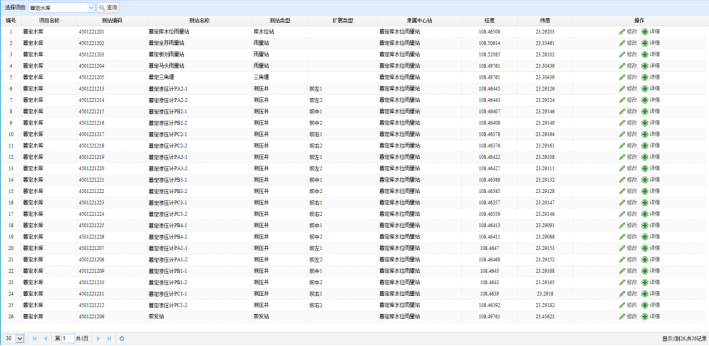

该模块主要是水库测站的管理，可查看、修改测站的相关信息。

：选择水库，点击查询即可查看对应水库信息.；：分别可实现对水库测站信息进行修改、查看详情功能。如图：

在该界面可对其进行增加、修改、删除功能。

1.1.1. 报警人员管理

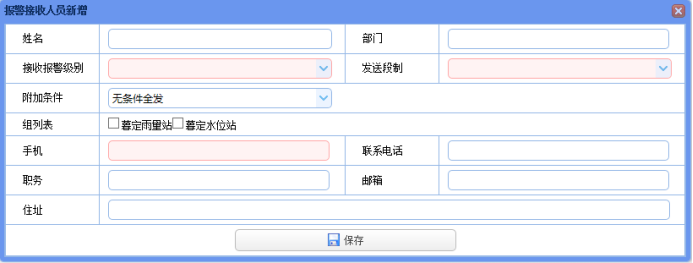

在此界面添加报警人员的信息。

具体需要如下图：

分组管理可以为报警人员设置所管辖的相应测站。

添加测站时所需勾选的属性。如下图：

1.1.1. 水位库容关系管理

每个水库的水位与库容关系图的增加、修改与删除。通过监测站的实际水位，再结合水位库容关系表计算出当前库容大小。

相关详细操作具体方法参照“测站管理”。

1.1.1. 流量计算方法管理

水库输水洞或者河道站的水位、流量以及开度关系表的增加、修改、删除。

用户通过该计算公式的录入，可通过测量的数据，计算最终供水量大小。

操作：从左到右，先选择站点，再选择计算方式，是查算表还是堰或是渠道，然后在详细信息中输入对应的数值，最后点击保存即可。

系统实现河道站、输水洞流量计算方法的多种选择，如：

（1）通过公式计算。

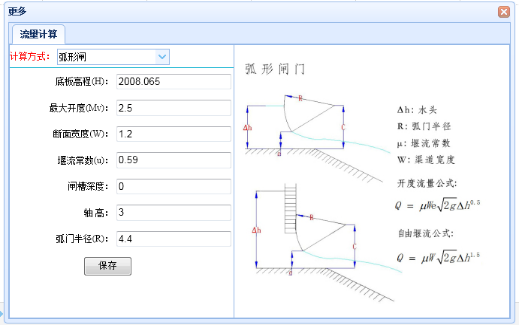

a）输水洞计算：选择计算方式，如流量查算表、泄洪洞输水洞经验公式、有闸溢洪道经验公式、矩形平板闸、圆形平板闸、弧形闸、蝶阀。

输水洞计算

b）河道站计算：选择计算方式，如明渠公式、三角堰、矩形堰、实用堰、宽顶堰、三角剖面堰、V形堰、文丘里槽、巴歇尔槽公式。

（2）通过水位流速仪测量

1.1.1. 操作日志

可查看该系统或者手机端的登陆用户、登陆时间以及用户的相关操作记录。
