2.1系统介绍

大坝变形监测是水库大坝安全的重要部分，系统实现对遥测站信息的采集、管理任务。主要包括系统初始化功能、权限管理、数据存储及转发、自动观测、实时监测及数据分析、水文资料整编、统计和导出等。

系统的核心部分，通过系统实现“高精度大坝变形监测管理系统”的全面管理，包含数据查询、报表管理、图形分析几大模块。该版本主要针对大坝安全实时监控系统运行情况、维护系统运行数据、配置及管理系统操作人员等。

系统软件管理、查询平台，实现对来报大坝安全数据的查询、展现、分析、等，通过对水情及堤坝安全的动态监控、预报、及时发现事故尤其是突发事故先兆，迅速做出反应，实时给予决策支持并实施自动控制，为工程和相关地区提供安全保障，为管理部门提供多层次信息管理。

2.2系统优势

（1）系统可实现远程查看、操控、管理、维护，网页式远程操作，勿需安装任何客户端程序即可进行远程查看、操控、管理与维护，方便易用，不论你身在何处，只要有网络就能进行远程访问，全程与本地操作完全一样。

（2）维护和升级方式简单。软件升级和维护会简单化，这对用户人力、物力、时间、费用的节省是显而易见的。

（3）系统操作界面简单，方便多层次电脑技能水平人员操作。系统采用业务模块集成设计，操作员只需一键即可查询到相关数据；根据不同业务要求的人员，有不同层次的统计查询业务。

（4）图形分析结果以直观图形表现，便于直观掌握系统运行状态。

4、系统详细功能说明

l 系统具有：采集、显示、存储、数据通信、管理、系统自检功能。

l 系统具有远程登录功能，通过网页把系统的相应功能展示给不同区域的管理人员。相关人员可以通过不同的管理权限登录到系统中，对数据进行查阅。

l 系统能根据实时采集的库区水位、测压井、位移等数据，根据库区基础数据等，结合现场采集数据，实时分析出水库大坝安全状态。

l 系统可根据用户需求，在不同时间周期内自动生成各项相关监测数据的报表及过程线分析图，做到相关资料的纸质存档。

4.2 库水位数据查询

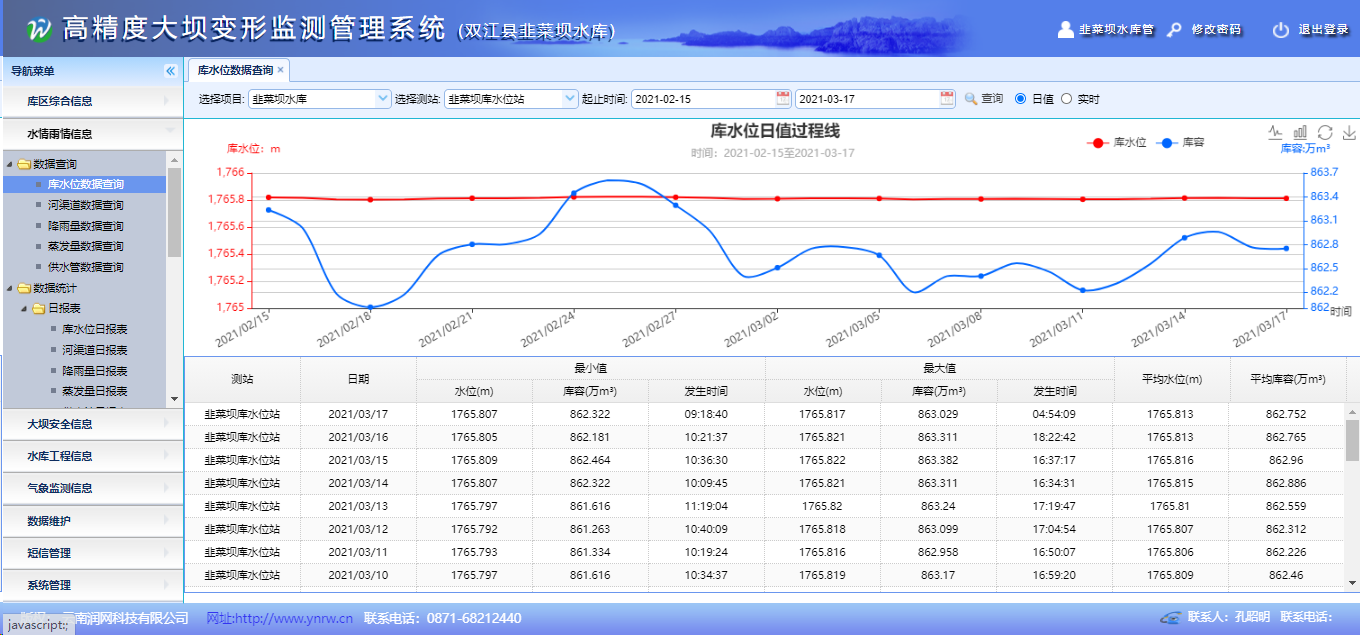

库水位对于大坝安全数据分析有重要影响，所以库水位数据监测是大坝安全监测重要指标，本系统建立库水位数据查询界面，针对库水位日值、实时值数据进行查询。并提供了图形显示及表格显示功能。

4.2.2.1 库水位日报表

可快速查询到水库水位站水位、库容信息，主要功能包括：平均水位（库容）、每小时水位（库容），每天的水位（库容）信息查询和统计。

在监测项中，可进行库水位和库容的选择，当用户点击库容后，再选择日期，点击查询，便可出现用户所要查询的页面信息。点击即可将报表导出到Excel表。

在所有报表界面，都可点击详情查看报表，该报表可直接打印，点击左上角打印即可，

4.3.2 数据统计

系统通过科学理论的分析、计算方法得出有价值结果数据（日成果数据计算），生成各监测站数据的图表、规范报表，包含：库水位站、雨量站、输水洞站、河道站、供水站、蒸发站等。实现了资料整编的无纸化，极大地提高了资料分析的速率和利用率；数据可导出Excel表格。

4.3.3.1 大坝安全相关分析

大坝安全相关分析模块可以看到水库水位与测压井水深、渗流量大小、以及位移数据的相关变化关系。在相关项中选择查询关系，在指定关系中选择对应站点，再选择日期范围，点击“分析”即可。

4.3.3.2 大坝横断面数据分析

大坝横断面数据分析（剖面图）模块可以清晰的看到水库水文站的剖面，同时直观的观测到库容、正常蓄水位、设计洪水位、死水位、校核洪水位、坝体、防渗体、倒滤体、测压井测压井水位、浸润线在剖面的位置及相关数据。

在菜单栏，可进行水库选择，断面选择，以及日期选择，最后点击查询就可查看用户所需要的大坝横断面数据。

4.3.3.3 大坝变形散点趋势分析

大坝变形散点趋势分析主要针对单个位移点在不同方向变化量做出线性分析，再根据X、Y、Z三个不同方向的变化量对该点的综合变化做出分析。

4.3.3.4 大坝变形多点趋势分析

大坝变形多点趋势分析主要针对所有位移点在不同方向变化量做出线性分析，再根据X、Y、Z三个不同方向的变化量对该点的综合变化做出分析。

4.4 数据维护

为方便人工录入、修改数据，系统实现库水位站、雨量站、输水洞站、河道站等监测数据添加、修改功能（包含自动测报数据），系统应具备数据维护页面，实现相关管理者对水资源系统更好的操作与管理。
