闸门拍门
—
水库大坝产品 - 闸门
适用于上开,?[
时无空间的场：.?:

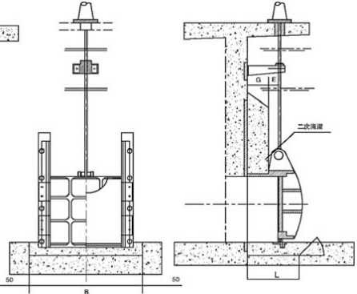

平底式（代号P）
适用于泥砂量较大，特别有块状 物容易在闸门前造成堵塞的场合，仅 限于方闸门
自撑式（代号Z）LJ
合，只适用于单
向闸门的安装
无需指定启闭机的型号， 仅需注明手动或电动即可，适 用于渠道安装上部无密封要求 或上部无法设定启闭机平台的 场合，仅限于方闸门
轴导架預埋钢板尺寸
尺/格 | 。200~ 4> 1200 □300-D1000 | <t> 1200- <|> 2200 □ 1200-D2200 | > 4>2200 □2400~口3500 |
a xbx 6 | 300 x 200 x 5 12 | 400 x 300 x 6 15 | 500 x 300 x 5 15 |
启门力：F启=n?（F+W,+W2 ）
闭门力：F护n?（F-W,+W2） 式中：
Wl门体自重（T）
W2-丝杆自重（T）
n-系数1.1-1.3,闸门不经常操作时，取大值，反之取 小值；
F-水压产生的阻力
F=s ? M ? n ? y （ kgf）
y -水的比重 1.0 x 103kg/m3
S_闸门板面积（m2）
方闸门：s=a ? b
a-闸门宽（m ）
b-闸门高（m ）
圆闸门为：S=ir ? D2/4
D-闸门通径（m ）
M-闸孔中心至最高水位高度（m）
卩-密封面的摩擦系数，一般取0.3。

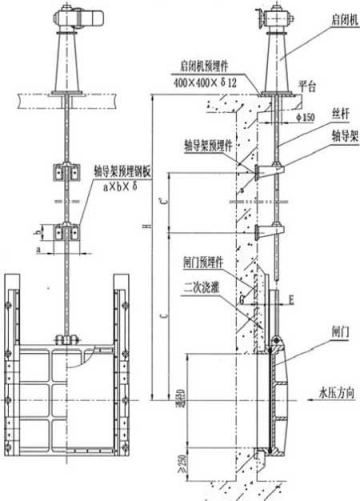

轴导架布置说明
轴套架的安装必须以闸门能全开为原则，C与C'应符合 下列要求：
1.5D+300wCw60d
D+500wC'M60d
其中：
‘6-圆闸门通径或方闸门洞口高度（mm ）
d-丝杆直径（mm ）
MSFZ型方闸门规格与外形尺寸表
通径D | z | D1 | G | E | L | Lo | M, | M? | M3 | |
□300 | 100 | □365 | 50 | 60 | 416 | 280 | 456 | 220 | 480 | 205 |
□400 | 100 | □465 | 50 | 60 | 516 | 35 0 | 556 | 290 | 630 | 255 |
□500 | 110 | □565 | 50 | 65 | 616 | 45 0 | 656 | 340 | 750 | 310 |
□600 | 125 | □680 | 70 | 75 | 750 | 300 | 79。 | 380 | 800 | 350 |
□700 | 125 | □780 | 70 | 75 | 850 | 350 | 890 | 440 | 850 | 410 |
□800 | 130 | □880 | 80 | 83 | 960 | 400 | 1010 | 505 | 1200 | 505 |
□900 | 130 | □980 | 80 | 83 | 1060 | 450 | 1110 | 555 | 1050 | 550 |
□1000 | 145 | □ 1080 | 80 | 90 | 1160 | 500 | 1240 | 610 | 1350 | 605 |
订货说明
1、订货时请详细注明型号、规格、安装及結构
形式和闸门中心到平台距离M。
2、 本公司系列闸门正向承压水头WlOm,超过 此水头时，需特殊订货。当闸门两面均承受水压且反 向水头大于3m时，请选用双向闸门，其安装必须采 用附壁式方式，埋件同单向闸门，但G小于120的应按 120 取。
3、 闸门门体及门框材料一般用灰铸铁制造，若 需要球墨铸铁闸门或不锈钢焊接闸门，请注明。
4、 地脚螺栓由用户自备，需要时请注明。
5、 为了更好地服务于用户，非标规格的闸门， 我公司可为用户提供预埋件详图。
