产品概述

铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作 用。

型号表示方式

M □□□□

T I  圆闸门通径D N （mm）矩形闸门：宽乂高（mm ）

 安装形式代号：K-靠壁式（可省略）F-法兰式B-附壁式

 铸铁镶铜闸门FZ-方闸门YZ-圆闸门

结构形式：S-单向升杆式A-单向暗杆式SS-双向升杆式SA-双向暗杆式 I 企业代号

产品特点

1、 门体、门框等由灰铸铁（或球墨铸铁）制成，结构强度高，耐腐蚀性好，承压能力大（正向承压:

0.1 MPa ） ₀

2、 密封面采用锡青铜精密加工，密封性好，渗水量小：正向0.72L/m - min；反向：1.251 L/m ? min。

3、 品种齐全，适用范围广，安装调试方便。

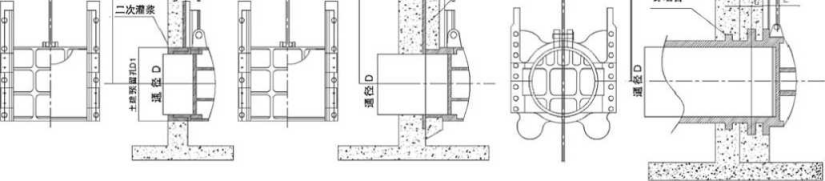

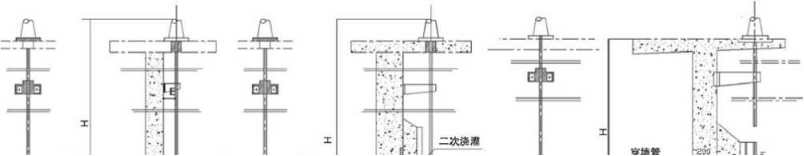

安装形式

靠壁式（代号K ）

土建预留孔比闸门通径略 大，推荐用于4>2OO- 4> 1200, □300-01000之间的单向闸门 的安装。

附壁式（代号B ）

土建预留孔与闸门通径相 同，适用于所有规格的单向及双 向闸门的安装<|> 1200和□ 1000 以上规格推荐使用此种安装方式。

法兰式（代号F ）

适用所有规格的单向及双向 圆闸门的安装，法兰标准：JB/ T81-94, PN0.25MPa,当穿墙 管为钢管时，需与闸门法兰配制 —只钢法兰，安装时两法兰装配 后与穿墙管焊接。
