北斗高精度设备
—
水利仪器仪表 - 水文监测
1、产品简介
北斗高精度设备是利用载波相位差分技术，实现自动实时监测位移、变形、沉降数据，分析数据变化的速率、幅度和规律，发现异常情况自动预警，帮助用户及时采取措施，规避风险，提升安全监管能力，其核心产品为“北斗高精度GNSS接收机”和“北斗高精度解算系统”。这是一种新的卫星定位测量方法，可以实时得到厘米级、静态得到毫米级的高精度定位数据，是定位系统应用的重大里程碑。
2、设备型号
北斗毫米级RTK：WYBD-II
3、设备图片

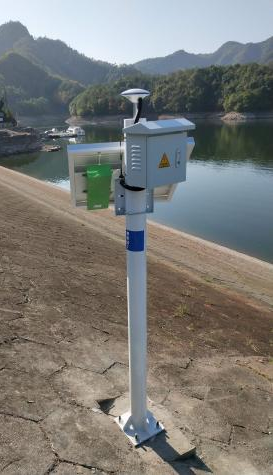

北斗RTK设备
北斗高精度GNSS接收机
4、RTK设备参数
GNSS | 全视野卫星跟踪 | 448 hardware channels for simultaneous tracking of allvisible supported satellite signals：GPS: L1C/A L1C L1PY L2C L2P L5GLONASS: L1CA L2CA L2P L3 CDMABeidou: B1I B1C B2a B2I B3Galileo: E1 E5a E5b E5 AltBoc E6QZSS: L1C/A L1C L2C,L5,L6Navic:L5；SBAS:Egnos WAAS GAGAN MSASSDCM (L1 L5) ；On module L-band |
更新速率 | ≤100Hz | |
RTK位置精度 | 基线长度≥45km下，静态测量精度5mm，动态测量精度5.5mm★设备精度需取得国家权威机构认证，具备检测证书合格报告 | |
初始化时间 | 7s | |
首次固定时间 | Cold start<45 sWarm start<20 sRe-acquisition 1 s | |
授时精度 | 5ns | |
数据存储与通信 | 存储空间 | 内置SD卡，最大32G（选配） |
运营商网络 | 全网通3G/4G | |
数据线接口 | USB-TypeC、RJ45、RS232/RS485（可选） | |
4G天线增益 | 5db | |
环境参数 | 工作温度 | －40～＋85℃ |
存储温度 | －55～＋85℃ | |
防尘防水/抗跌落 | IP68 / 1M★防尘防水等级需取得国家权威机构认证，具备检测证书合格报告 |
5、主要性能
（1）全星座、全频点、多天线高精度定位：同时支持北斗、GPS、GLONASS、Galileo，高精度厘米级定位（1cm+1ppm CEP），最大支持3个GNSS天线RTK定位；
（2）Four-socket：支持一个远程管理网口、三个串口同时联网，支持以太网操作、本地/远程操控指令；
（3）高更新、低延迟：能实现100HZ高更新率、延迟更低；
（4）体积小、功耗低：工业级产品设计，功耗≤4W，选配内置锂电池；
（5）多信息采集、存储、上传：实时采集接收机供电电压（标配）、温/湿度、安装姿态，支持串口数据存储，可实时上传；
（6）高效抗干扰：AIM+市场上最先进的板载干扰抑制技术，I ONO+提供针对电离层干扰的高级保护；
（7）高精度动态跟踪：LOCK+高振动和冲击时实现高精度稳定跟踪；
（8）远程RTU功能：支持远程RTU功能，多路AD、DA、IO输入输出；
（9）Always online：支持永远在线模式，掉线可自动重连。
6、应用领域
（1）地质灾害
（2）边坡监测
（3）尾矿监测
（4）水库监测
（5）建筑监测
（6）桥梁监测
