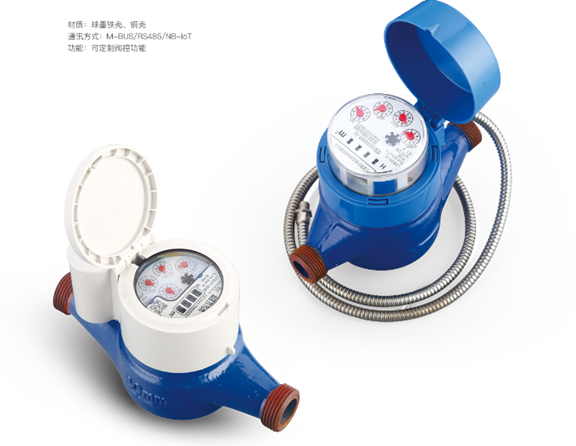

光电直读无线远传水表（NB-IoT）
LXSGY-50~40/LXSGY-15W~25W
水利仪器仪表 - 水表
光电直读式远传水表是一种采用光电编码技术（直接读取水表字轮示数）用于计量流经自来水管道的水体积总量的测量仪表。可与数据采集器、集中器、管理软件组合搭建“水计量智慧管理系统”，实现水计量智慧管理。
适用标准：GB/T778.1-2018 《饮用冷水水表和热水水表第一部分：计量要求和技术要求》； JJG162-2019饮用冷水水表检定规程
一、特点：
l 采用组对光电子对射方式，增强了对抗干扰能力；非机械接触方式，无机械磨损。
l 采用低功耗设计，只有通讯读数时才需供电，节能环保。
l 特殊编码方式，无读数死区，字轮转动到任何位置都可保持机械读数与电子读数相一致。
l 可定制M_Bus/RS485/NB-IoT通讯。
l 通讯协议符合《户用计量仪表数据传输技术条件》CJ/T188-2012。
二、技术参数
公称口径 | 准确度等级 | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 |
DN(mm) | m3/h | L/h | |||
DN15 | 2级 | 3.125 | 2.5 | 40 | 25 |
DN20 | 2级 | 5 | 4 | 64 | 40 |
DN25 | 2级 | 7.875 | 6.3 | 100.8 | 63 |
DN32 | 2级 | 12.5 | 10 | 200 | 125 |
DN40 | 2级 | 20 | 16 | 256 | 160 |
工作电源 | M_Bus总线电源36V/RS485总线电源12V/NB-IoT锂亚电池3.6V | ||||
功 耗 | M_Bus/ RS485非通讯状态＜60mW，阀控状态＜400mW | ||||
NB-IoT待机静态＜60μW；发射＜800mW | |||||
通讯参数 | M_Bus/ RS485波特率: 2400bps 188协议 | ||||
NB-IoT频率: 824 MHz~894MHz 188协议 | |||||
机电转换 | 组对光电子对射直读 | ||||
温度等级 | T30 | ||||
水 压 | ＜1 MPa | ||||
压 损 | ≤0.063 MPa | ||||
电磁环境 | E1 | ||||
安装环境 | B类，禁止强磁环境 |
△外形尺寸及重量：
外形尺寸图
公称口径 | 长L | 长L1 | 宽B | 高H | 连接螺纹 | |
mm | d | D | ||||
DN15 | 258 | 165 | 90 | 120 | R1/2 | G3/4 |
DN20 | 294 | 195 | 90 | 120 | R3/4 | G1 |
DN25 | 345 | 225 | 90 | 120 | R1 | G1? |
DN32 | 350 | 230 | 90 | 134 | R1 1/4 | G1? |
DN40 | 369 | 245 | 117 | 185 | R1 1/2 | G2 |
