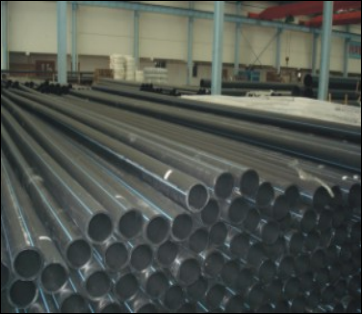

“利财”牌PE给水管
—
管材及管道 - 给水管
PE管 材
1、标准
我公司生产的“利财”牌PE给水管管材按国标GB/T13663-2000组织生产和检验，产品满足《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）的要求。
2、颜色
我公司的PE给水管管材的颜色为黑色，表面有醒目的蓝色色条。
3、长度
我公司的直管一般生产6米、12米，也可根据客户的要求供货。外径小于63mm的管材也可以盘卷，长度可为50米、100米、150米，也可根据客户要求供货。特殊情况下，外径大于63mm的管材也可以盘卷形式供货。
4、外观：
管材内外壁光滑平整，无气泡、裂口、针孔、分解变色线及影响使用的划伤。管材两端切割平整，并与管轴线垂直。
5、规格尺寸
我公司生产的PE给水管规格及相应的尺寸如表1和表2-
表1.PE80级聚乙烯管材公称压力和规格尺寸
公称外径 dn,mm | 公称壁厚en,mm | ||||
标准尺寸比 | |||||
SDR33 | SDR21 | SDR17 | SDR13.6 | SDR11 | |
公称压力,MPa | |||||
0.4 | 0.6 | 0.8 | 1.0 | 1.25 | |
20 | - | - | - | - | 2.0 |
25 | - | - | - | - | 2.3 |
32 | - | - | - | - | 3.0 |
40 | - | - | - | - | 3.7 |
50 | - | - | - | - | 4.6 |
63 | - | - | - | 4.7 | 5.8 |
75 | - | - | 4.5 | 5.6 | 6.8 |
90 | - | 4.3 | 5.4 | 6.7 | 8.2 |
110 | - | 5.3 | 6.6 | 8.1 | 10.0 |
125 | - | 6.0 | 7.4 | 9.2 | 11.4 |
140 | - | 6.7 | 8.3 | 10.3 | 12.7 |
160 | 4.9 | 7.7 | 9.5 | 11.8 | 14.6 |
180 | 5.5 | 8.6 | 10.7 | 13.3 | 16.4 |
200 | 6.2 | 9.6 | 11.9 | 14.7 | 18.2 |
225 | 6.9 | 10.8 | 13.4 | 16.6 | 20.5 |
250 | 7.7 | 11.9 | 14.8 | 18.4 | 22.7 |
280 | 8.6 | 13.4 | 16.6 | 20.6 | 25.4 |
315 | 9.7 | 15.0 | 18.7 | 23.2 | 28.6 |
355 | 10.9 | 16.9 | 21.1 | 26.1 | 32.2 |
400 | 12.3 | 19.1 | 23.7 | 29.4 | 36.3 |
450 | 13.8 | 21.5 | 26.7 | 33.1 | 40.9 |
500 | 15.3 | 23.9 | 29.7 | 36.8 | 45.4 |
560 | 17.2 | 26.7 | 33.2 | 41.2 | 50.8 |
630 | 19.3 | 30.0 | 37.4 | 46.3 | 57.2 |
表2.PE100级聚乙烯管材公称压力和规格尺寸
公称外径 dn,mm | 公称壁厚en,mm | ||||
标准尺寸比 | |||||
SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | |
公称压力,MPa | |||||
0.6 | 0.8 | 1.0 | 1.25 | 1.6 | |
20 | - | - | - | 1.9 | 2.0 |
25 | - | - | 1.9 | 2.1 | 2.3 |
32 | - | 2.0 | 2.2 | 2.4 | 3.0 |
40 | - | 2.2 | 2.4 | 3.0 | 3.7 |
50 | - | 2.4 | 3.0 | 3.7 | 4.6 |
63 | - | 3.0 | 3.7 | 4.7 | 5.8 |
75 | 2.9 | 3.6 | 4.5 | 5.6 | 6.8 |
90 | 3.5 | 4.3 | 5.4 | 6.7 | 8.2 |
110 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 |
125 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 |
140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 |
160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 |
180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 |
200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 |
225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 |
250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 |
280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 |
315 | 12.1 | 15.0 | 18.7 | 23.2 | 28.6 |
355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 |
400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 |
450 | 17.2 | 21.5 | 26.7 | 33.1 | 40.9 |
500 | 19.1 | 23.9 | 29.7 | 36.8 | 45.4 |
560 | 21.4 | 26.7 | 33.2 | 41.2 | 50.8 |
630 | 24.1 | 30.0 | 37.4 | 46.3 | 57.2 |
其他性能：
耐腐蚀 | 聚乙烯是惰性材料，可耐多种化学介质的侵蚀，无电化学腐蚀，不需要防腐层 |
卫生无毒 | PE给水管不含重金属添加剂，不结垢，不滋生细菌，符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定 |
通水性好 | 内壁光滑，摩擦系数极低，介质通过能力高 |
不泄漏 | PE给水管道主要采用熔接连接（热熔连接或电熔连接）和承插链接，与橡胶圈类接头或其他机械接头相比，不存在因接头扭曲造成泄漏的危险 |
高韧性 | PE给水管是一种高韧性的管材，其断裂伸长率一般超过500%，对管基不均匀沉降的适应能力非常强，也是一种抗震性能优良的管道 |
优良的挠性 | 聚乙烯的挠性使PE给水管可以进行盘卷。用于不开槽施工，PE给水管道的走向容易依照施工方法的要求进行改变 |
良好的抗刮痕能力 | 可有效避免给水管道系统因刮痕而造成材料的应力集中，引发管道破坏的事故发生 |
较好的耐冲击性 | PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂 |
良好的施工性能 | PE管道质量轻，焊接工艺简单，施工方便，工程综合造价低 |
使用寿命长 | 严格按照国家施工规范设计施工，在正常使用条件下，可达50年。 |
