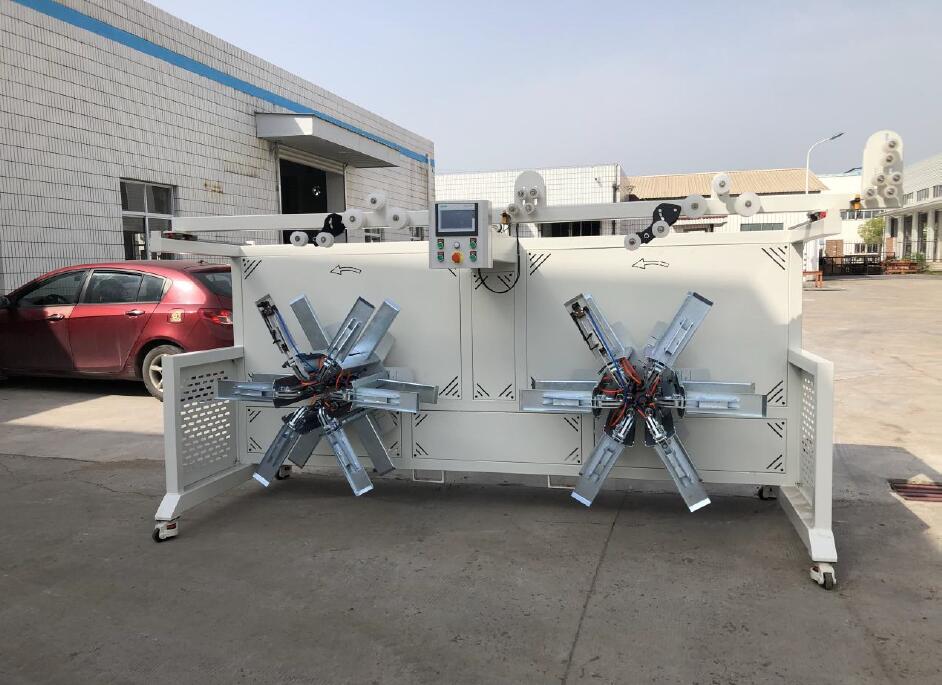

伺服双工位收卷机

品牌:

型号:

类别:

节水灌溉 - 其他

详细介绍

       本机适用于将前道牵引出来的 PE,PPR,铝塑 复合管,交联复合管及片板等塑料收卷包装, 自动收卷,自动排线,气动张开或收拢,整 体结构紧凑,自动化程度高,外型美观,操 作方便。 机架,封板,收卷盘均采用烤漆喷塑方式处 理收卷翻板采用镀锌处理,收卷内径及宽度均 有激光刻度 本机全伺服控制,不需要感应张力,自动匹 配生产线挤出线速度,收卷完成带自动刹车 打包功能,可以直接先换卷在打包,收卷完 成配压紧轮防止收卷完成的管材散开。

       基本配置: 16-40 伺服双工位

机器安装后外型尺寸:3700*1600*1700 mm(一面式双工位, 人面对机器右边上管,左边收卷)

 电动机:2.3KW 伺服电机 2 台

减速机:RV-75 1:30 2 台 传动件:6 分单排 2 套

主轴件:80 圆钢(加强调制)2 根

排线系统:滚珠丝杆套件+0.75KW 伺服电机 1 台

收卷杆:2 盘/每盘 6 套(独立气缸对接)收卷翻板带自动锁 紧机械功能及气动夹管装置

收卷规格:16-40(满足 20 管材最多 800 米标准)收卷最大内径:800MM(可调) 收卷最小内径:400MM(可调) 最大收卷线速度:40 米/分钟 收卷宽度:200—500(可调) 收卷高度:0—350

电器部件:施耐德    卸料方式:气动+机械原理

 驱动控制:西门子 PLC 控制系统及感应模块

气缸及气动元件:亚德客

20-63 伺服双工位 机器安装后外型尺寸:4000*2250*2200 mm 机器结构为两面 式 即:机器左右各一个收卷盘(两台电机单独驱动两个卷 盘)收卷机主轴中心高离地:1200MM

电动机:2.3KW 伺服电机 2 台 减速机:K77 1:45.16 2 台(硬齿面) 传动件:6 分单排 2 套 主轴件:80 圆钢(加强调制)2 根 排线系统:750W 伺服电机 (汇川) 2 台+K37 1:5.16 2 台(硬齿面) 收卷杆:2 盘/每盘 6 套(独立气缸对接)收卷翻板带自动锁 紧机械功能及气动夹管装置收卷规格:20-63(收卷内径 1200 时满足 63 管材 200 米/卷) 收卷最大内径:1400MM(可调) 收卷最小内径:500MM(可调) 最大收卷线速度:35 米/分钟 收卷宽度:200—500(可调) 收卷高度:400MM 电器部件:施耐德 卸料方式:气动+机械原理 驱动控制:西门子 PLC 控制系统及感应模块 气缸及气动元件:亚德客
