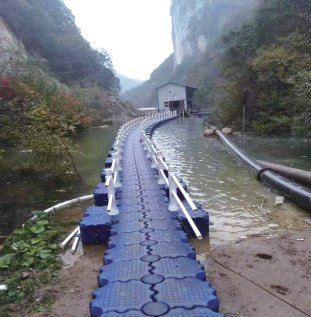

1、DHPE栈道浮坞泵站

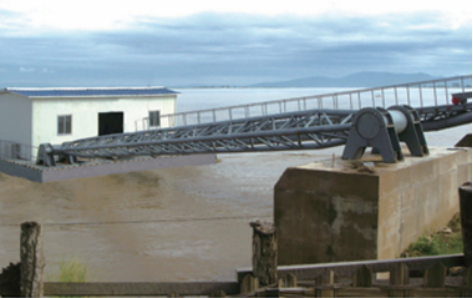

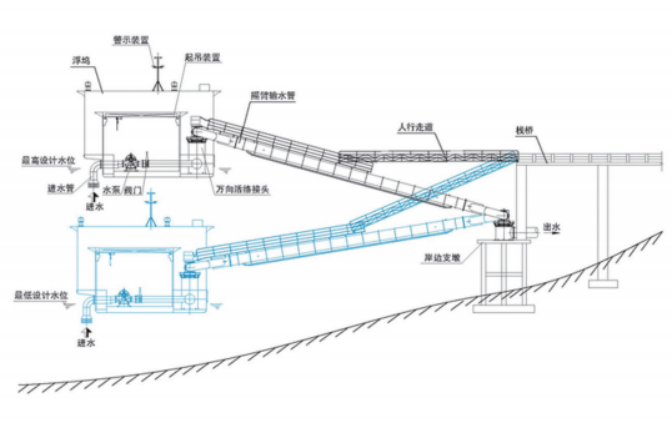

2、单臂式浮坞泵站 适用工况

1、采用万向摇臂接头或转向接头，摇臂输水管直径≤DN1400mm，船体锚固定位。

2、水位落差≤20米，人行走道直接安置在摇臂输水管上。

3、多臂式浮坞泵站 适用工况

1、采用转向摇臂接头，摇臂输水管直径≤DN1400mm，水位落差≤20m。

2、风力较大或浮坞泵站不适合抛锚定位的情况下，采用主辅钢架旋臂定位。

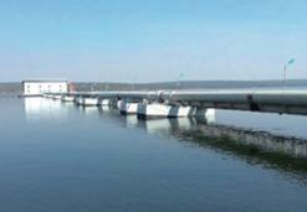

4、多级臂式浮坞泵站

4.1产品概述

多级摇臂式浮坞泵站主要适用于国防、市政建设、农田灌溉、江河

湖泊大流域调水以及冶金、矿山、化工、医药、制革、造纸、印染、电

力、自来水厂等领域的供水工程，主要适用的工况:

1、最高水位和最低水位落差大于30米;

2、岸坡较平坦，取水口的位置离岸边距离大于50米;多级浮坞泵站

汲水量及水泵扬程按照用户要求确定。

4.2结构组成及工作原理

多级浮坞泵站主要有:浮坞、取水泵、阀门、供水管道、起吊检修装置、托管系统、真空系统、消防系统、照明系统、警 示系统、救生系统、锚固系统、电气控制系统等构成。高水位运行时，浮坞及托管系统全部浮在水面;低水位时，岸 边部分托管系统可以搁浅。

4.3特点

(1) 采用多级摇臂式浮坞泵站可解决高水位差和取水点离岸边的距离较远的困难;

(2) 浮坞泵站随着水位涨落而自动升降，水泵与吸水口的位置始终保持不变，水泵吸水口一直保持在液面以下1~2 米的位置,取出的水泥砂含量低，污物减少;

(3) 取水口具备通航条件时，采用整体泵站(DZF型)﹔不具备通航条件时，采用模块拼装结构的泵站( DPF型) ;

(4) 泵站稳性提高,满足一仓进水泵站不沉的设计理念;

(5) 与土建泵房相比，无需围堰施工，工程进度加快，工期缩短，造价降低(水位落差越大，造价节省越明显)，且施 工简单、安全，对周边环境影响小;

(6) 解决了固定泵站进水管埋在水底易堵塞且难清理的困难;

(7) 安全设施齐全，使用放心可靠;

(8) 配备起吊设施，检修保养方便。

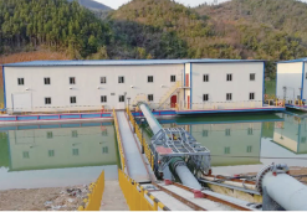

5、移动式浮坞泵站

5.1产品概述

主要适用于各类尾矿取水、最低水位和最高水位落差超过30米，岸坡较陡，水位变化频率低，流速较慢的工况、汲 水量及水泵扬程按照用户要求确定。

5.2结构组成

移动摇臂式浮坞泵站主要包括浮船、水泵、阀门、供水管路、软接头、摇臂输水管、可移式栈桥架等组成部分。

5.3特点

(1)适应于水位落差很大的场合，水位变化频率低;

(2)移动摇臂式浮坞泵站随着水位涨落而自动升降，水泵与吸水口 的位置始终保持不变，水泵吸水口一直保持在液面以下1~2米的位 置,取出的水泥砂含量低,污物减少;

(3)取水口具备通航条件时，采用整体泵站(YT型);不具备通航条件 时，采用模块拼装结构的泵站(YPF型);

(4)泵站稳性提高,满足三仓进水泵站不沉的设计理念;

(5)与土建泵房相比，无需围堰施工，工程进度加快，工期缩短，造价 降低(水位落差越大，造价节省越明显)，且施工简单、安全,对周边 环境影响小;

(6)解决了固定泵站进水管埋在水底易堵塞且难清理的困难;

(7)安全设施齐全，使用放心可靠;

(8)配备起吊设施,检修保养方便。

4、主要特点

1、适用于江河湖泊边的各种取水工程，水位涨落变化时，浮动泵站随着水位涨落而自动升降，水泵与吸水口的位 置始终保持不变，水泵吸水口一直保持在液面以下1-2米的位置，取出的水泥砂含量低，污物减少;

2、取水口具备通航或不通航的条件下，都能建造浮动泵站;

3、泵站稳性提高，满足三仓进水泵站不沉的设计理念;

4、与土建泵房相比，无需围堰施工，工程进度加快，工期缩短，造价降低(水位落差越大，造价节省越明显)，且施工 简单、安全，对周边环境影响小;

5、解决了固定泵站进水管埋在水底易堵塞且难清理的困难;

6、安全设施齐全，使用放心可靠;

7、配备起吊设施，检修保养方便;

8、摇臂接头密封可靠，转动灵活，密封材料终生免费更换，接头检修无需停机。

浮动水泵船(坞)设计选型表
