浮船泵站
—
水利工程泵与阀 - 泵产品
产品概述
本公司浮船是按照《钢质内河船舶入级与建造规范》设计，生产的新一代高效节能泵组。可输送清水或含有细小颗 粒的污水。囤船为单甲板单底横滑架式电焊泵船，分单舱式、多舱式。水泵根据实际工况进行选用设计。该囤船泵 站带有自动灌水系统、自动抽真空系统，另带救生消防设施，还具有船舱进水自动报警并自动排水功能。该型囤船 泵站适用于江河湖泊采水，尾砂矿排水，各类环境移动排水等。船上装有应急发电机组(由用户选配)，产品性能参 数都是定制，用户必须提供船离岸的距离，流量，高度(扬程)，船上的设施，岸上到船的通路，是否远程控制等，我 司才能预估价格。
2、结构组成及工作原理
浮船式取水泵系统主要组成：泵船、取水泵组、配电及控制设备、输水管路阀门和栈桥等。
3、取水泵船系统主要组成功能介绍
1、泵船功能区及尺寸
泵船功能区域分为艏尾锚固区域、取水泵运行舱区域、舱底压载区域、配电
及控制设备区域、检修转运区域。值班生活设置在岸上。
泵船尺寸参数 | |
泵船总体尺寸 | 总长 22m*总宽 9m*总高 6.5m(型深 1.5m) |
泵舱总体尺寸 | 总长 11m*总宽 5m*总高 5m |
检修区总体尺寸 | 总长2.5m*总宽5m*总高5m |
配电及电控区域总体尺寸 | 总长8m*总宽6.6m*总高5m |
船艏、尾区域总体尺寸 | 总长2.4m*总宽9m |
2、取水泵
(1) 单泵流量700m3/h，扬程100m，设计点效率84.2%，泵型号300LB-33.5X3 单泵功率315KW。
(2) 取水泵泵型分别比选了卧式泵、立式长轴泵。通过比选以上泵型安全可靠性、故障率、运行管理、维修维护、抗 倾斜能力等泵站综合指标，立式长轴泵综合性能高于卧式中开泵型，可推荐作为本工程取水泵使用。
(3) 取水泵布置间距根据《美国水力协会标准》，泵取水流量700m3/h时，最小间距为1.2m，结合泵船整体布置，取 水泵间距留取一定安全余量，取2m。
3、取水泵组满载排水量约200吨。
4、关键点及保障措施

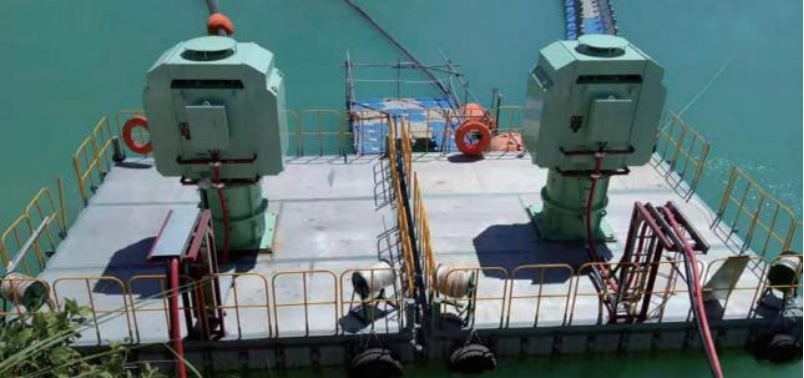

浮船通过稳性分析防止泵组启动、停止引起倾斜，取水泵组启停通过 PLC进行智能控制。立式取水泵抗倾斜能力
强，在倾斜情况下可长期稳定运行，已大量应用于海上石油钻井平台。

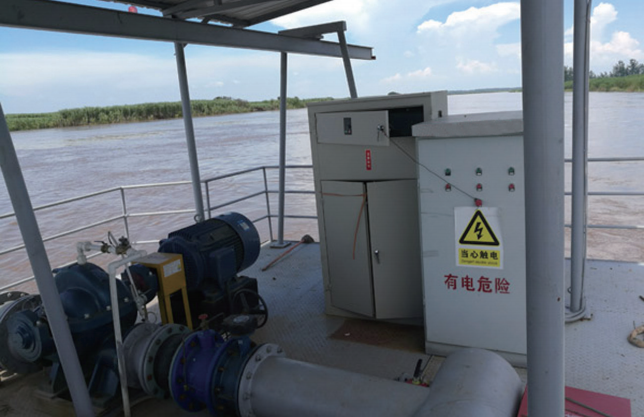

5、与传统卧式泵组比较
型式 项目 | 智能浮式泵站 (立式泵组) | 传统浮式泵站 (卧式泵组) |
泵型式 | 立式安装，设计紧凑，占用场地小 | 卧式安装，占用场地大，泵船较长 |
稳定性 | 立式泵运行振动小，对泵船硬冲击小，泵船使 用寿命长，噪声非常低;立式安装轴向力与轴 安装方向一致，运行时泵船不会产生倾斜 |
卧式泵运行振动大,影响泵船使用寿命。噪音 较大，影响工作环境 |
效率 | 采用高效水力模型和高效电机，高效区宽 | 采用普通异步电机，高效区窄。 |
结构 | 无进口管路、底阀、真空装置等，免抽真空启 动，可靠性高。 | 需灌引水或需配置抽真空装置,结构复杂,可 靠性相对低,故障点多，影响设备正常运行， 影响供水量 |
汽蚀 | 无汽蚀 | 存在汽蚀风险，叶轮易损坏，取水量降低 |
安装 | 对中方便 | 对中需要专业人员操作 |
启动性能 | 可立即启动取水，运行效率高 | 需抽真空，启动准备时间长。 |
通风散热性能 | 电机立式安装，通风散热性能好 | 电机卧式安装在泵舱甲板,通风条件差，不易 散热。 |
智能化 | 智能控制，远程监控 |
6、取水泵组特点
1、智能控制，远程监控；
2、泵组立式安装，场地占用面积小；
3、泵组振动小、噪声低，运行平稳；
4、泵组效率高；
5、无进口管路、底阀、真空装置等，免抽真空启动，无故障运行周期长，可靠性高。
7、取水泵参数
本项目浮船泵站设计四台立式长轴取水泵，3运1备，单泵流量700m3/h，扬程100m，设计点效率84.2%，单机功率 315KW。其中1台采用变频控制，3台工频运行，取水参数调节。
流量(m3/h) |
扬程(m) |
转追(r/min) | 功率P(KW) |
效率% | |
轴功率 | 配套功率 | ||||
560 | 108 | 206 |
315 | 80 | |
700 | 100 | 226 | 84.2 | ||
840 | 90 | 267 | 77 |
8、浮船泵站配置类型
