产品概述

随着国家基础设施建设和城镇化进程的加快，传统混凝土泵站日益暴露出其难以克服的缺点，无法满足市场 对于污水、雨水、工业废水等自动化收集与提升的需求。

一体化预制泵站应运而生,釆用高强度纤维玻璃钢筒体，配套标准件集成于筒体内，完全密闭设计，掩埋于地 下，不破坏整体环境规划。一体化预制泵站土建工程为传统混凝土结构的1/10,总造价为传统混凝土结构的1/3； 智能全自动控制，根据液位控制自动排水,无需专人值守O

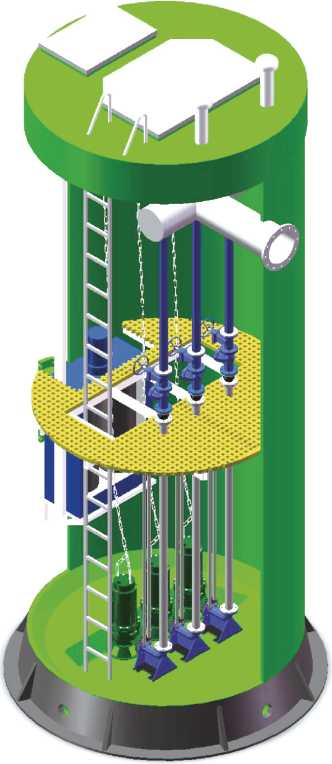

产品结构

一体化预制泵站，包含泵站筒体、潜污泵、耦合系统、格栅系统、压力管道、检修平台、智能控制系统、通风装置

等标准部件。

型号说明

格栅型式B/C

水泵型号A/B

管路材质（CS/SS/SSL/PVC）

水泵数量（1、2、3、4台）

泵站高度（m）

泵站直径（m）

B代表筒体材料不锈钢,常规为玻璃钢

一体化预制泵站

企业代号

筒体参数表

备注:客户如有其它需求可根据要求制作

材质说明

序号 部件名称 标准材质 可选材质 备注说明

技术优势

(1) 全面升级的筒体结构

迈科道以高品质的无碱玻璃纤维无捻粗纱及其制品等为增强材料和热固性树脂为基体材料，采用先进的计 算机控制缠绕设备进行整体连续缠绕工艺，并且引入有限元计算分析方法，建立线型模型进行计算，从根本杜绝 工艺质量风险，确保整个筒体的强度,外观更美观。

(1) 全面优化的流态性能——自动清洁的底座

迈科道采用计算机进行流体动力学模拟优化(CFD)和航空科技材料，在三维模型中根据要求和经验更改水泵 的位置和底部形状，调整坡度,设计出最优的具有自清洁功能的底部空间，防淤积设计，即智能化底部。

(2) 更智慧的设计更新

(2.1) 优化的水泵组合方案，相同的泵站直径,更大的处理量，更灵活的配置；

(2.2) 全新的服务平台设计，更灵活的设计，全面使用抗腐蚀塑性材料，更耐久，更安全；

(2.3) 全系列可选的强排风机，相比与自然通风,通风散热和服务环境更好；

(2.4) 防腐防渗防滑的盖板，并设气动弹簧和机械限位装置，同时具备安全锁，防坠落,防反锁和防盗功能。

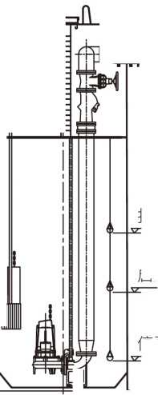

选型指南

泵站设计的关键因素一一有效容积

水泵的启动和停止液位之间的距离将是决定泵站的最佳尺寸

1、 距离过短可能导致水泵电机因为频繁启动而过载。高质量的水泵设计最大启动次数为15-20次/小时。

2、 距离过长可能导致污泥沉积，并且由于泵坑污水停留时间长,会引起水泵的堵塞。

为了保证排水泵站安全正常运行,集水池的贮水部分必须有适当的有效容积，有效容积将决定泵站的尺寸大 小。《室外排水设计规范》GB 50014-2006第5.3.1条:集水池的容积，应根据设计流量、水泵能力和水泵工作情况等 因素确定,并应符合下列要求：

1、 污水泵站集水池的容积，不应小于最大一台水泵5min的出水量

2、 雨水泵站集水池的容积，不应小于最大一台水泵30S的出水量

3、 合流污水泵站的容积，不应小于最大一台水泵30S的出水量

泵站最小有效容积计算方法-水泵启停次数法

产品特点

1、 筒体由玻璃钢制成，电脑控制连续缠绕成型，确保厚度均匀并达到设计要求，质量稳定,无渗漏，使用寿命 长。

2、 根据流体动力学特殊设计的下凹式筒体结构，自清洁效果好，避免淤泥沉积。

3、 预制泵站专用水泵，防护等级为IP68,无堵塞，低磨损，可持续高效运行。

4、 标准配件，出厂前完成装配与测试，质量保证，安装方便，无需维护，节约成本。

5、 结构紧凑，占地面积小,地面只留有检修孔和控制箱，外形美观,与周围环境相协调。

6、 完全密闭系统，无异味逸出，绿色环保。

7、 水泵和格栅配有导轨和吊链，检修方便。

8、 集约化设计，智慧控制，无人值守可实时监控泵房状态。

9、 可根据客户实际需求特殊定制，环境适应度高。

10、 经CFD计算，在三维模型中根据要求和经验更改水泵的位置和底面的形状，调整坡度，设计出最优的具有 自清洁功能底部空间，即智能化底部。

监控功能

可以查看检测点的实时状态信息，包含水泵运行状态、电气参数、流量、当前液位等，能够远程控制水泵启停。 泵站地理位置、在线状况查询功能。

可以查看所有经授权泵站监测点的当前报警信息、历史报警信息、运行参数趋势图。

远程控制

安装步骡

由迈科道研发的泵站远程控制系统，使用WEB端和主流的移动终端(Android/iOS)可以随时、随地通过传感

器及数采仪掌握现场设备的运行情况,并进行必要的控制。

一体化轴流预制泵站案例展示

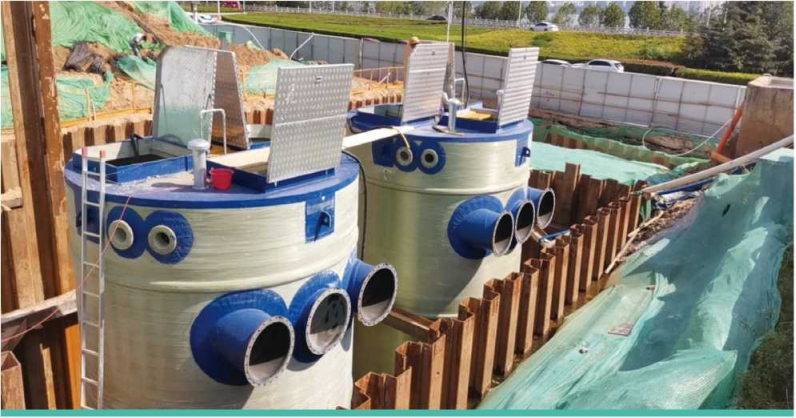

山东青龙河治理一期解放路泵站(4.2x9.82m双井筒并联)
