铅鱼缆道雷达波测流系统（HS-RQ30）
品牌：
型号：
—
类别：
水利仪器仪表 - 水文监测
详细介绍
1、产品简介
汉维斯HS-RQ30型铅鱼缆道雷达波测流系统以雷达流速仪为传感器，以铅鱼缆道为运行载体，在控制单元及平台软件的控制下，完成断面各垂线流速测量、流量计算、数据分析、报表输出的智能流量监测系统。该系统可以充分利用水文站原有水文缆道，通过安装在三角行车架或铅鱼上，实现测站高洪流量的测定。
2、主要性能
u 设备操作简单，上手容易，可以作为高洪状态下铅鱼缆道测流的补充手段。
u 测量不受泥沙、漂浮物影响，铅鱼无需入水，保证安全。
u 设备体积小重量轻功耗低，易携带，可以作为测站常备测验仪器也可作为便携巡测仪器。
u 可以根据不同水位灵活布置测量垂线，后端软件自行生成各类测量报表。
3、技术参数
雷达流速仪（标配可选配） | 有效距离 | 0～40m | 垂直角度补偿 | 补偿精度±0.5°分辨率 ±0.1° |
测量精度 | ±0.01m/s ；±1%FS | 供电电压 | DC6～24V | |
测量范围 | 0.1～20m/s | 功耗 | 工作电流＜40mA （DC12V）待机电流＜5mA （DC12V） | |
工作频率 | 24GHz | 通讯接口 | RS485，MODBUS协议，可自定义通信协议 | |
波束角度 | 12° | 工作温度 | -40℃～80℃ | |
垂直角度 | 30～70° | 防护等级 | IP68 | |
主控板及测高仪 | 通讯接口 | RS232/RS485 | 存储 | SD卡 可扩展 |
工作电压 | DC9-28V | 通讯方式 | 短波通讯 | |
工作温度 | -40℃ ～80℃ | 高程测量原理 | 超声波 | |
待机功耗 | ≤5mA | 工作电源 | 12VDC | |
短波通讯方式 | lora | 电池容量 | 20AH（可充电） |
4、运用领域
铅鱼缆道雷达波测流系统主要是作为水文测站铅鱼缆道中高洪水测验的补充手段。系统具备单站布置或便携布置的特性，可以极大提高测站中高洪水测验的及时性，保障人员、财产安全。
5、设备实例图片
系统软件界面

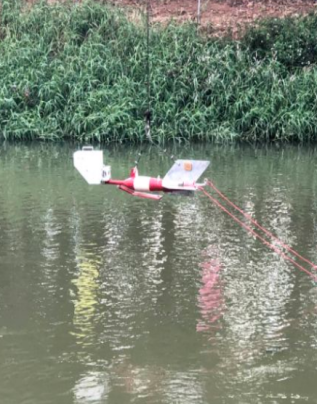

定点式安装实例
便携式安装实例
