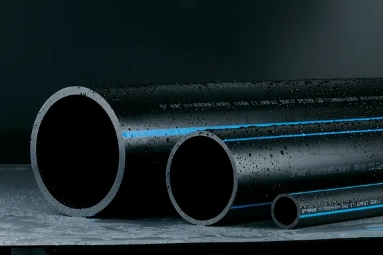

亨财牌给水用聚乙烯（PE）管材
—
管材及管道 - 给水管
产品简介：PE是一种结晶度高、非极性的热塑性树脂。具有许多优良特性，给水管是其最大的应用市场之一，PE管由于其强度高、耐高温、抗腐蚀、链接可靠、卫生无毒等特点，被广泛适用于给水管制造领域是替代传统钢铁给水管、水泥混泥土管的理想管材。
产品名称：亨财牌给水用聚乙烯（PE）管材
卫生许可批件号：云卫涉水字( 2014 )第0055号
执行标准：《中华人民共和国国家标准》（GB／T13663.2－2018）《给水用聚乙烯（PE）管道系统第2部分：管材》
应用领域：适用于水温不超过40℃一般用途的压力输水，以及饮用水的输送，如：城市自来水管网系统、城乡饮用水管道系统、农林灌溉用水等。
工程案例：
曲靖市陆良县大石桥片区高标准农田建设项目
丽江市古城区七河乡农村饮用水改造项目
曲靖市沾益区第二批中央财政专项扶贫资金农村饮用水安全巩固提升项目
保山市龙陵县勐糯镇饮水改造项目
文山市18年砚山维摩灌溉工程
主要技术参数：
表1 PE100级聚乙烯管材公称压力和规格尺寸
公称外径 dn,mm | 公称壁厚en,mm | |||||
标准尺寸比 | ||||||
SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | SDR9 | |
公称压力,MPa | ||||||
0.6 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | |
32 | - | - | - | - | 3.0 | 3.6 |
40 | - | - | - | - | 3.7 | 4.5 |
50 | - | - | - | - | 4.6 | 5.6 |
63 | - | - | - | 4.7 | 5.8 | 7.1 |
75 | - | - | 4.5 | 5.6 | 6.8 | 8.4 |
90 | - | 4.3 | 5.4 | 6.7 | 8.2 | 10.1 |
110 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 | 12.3 |
125 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 | 14.0 |
140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 | 15.7 |
160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 | 17.9 |
180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 | 20.1 |
200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 | 22.4 |
225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 | 25.2 |
250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 | 27.9 |
280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 | 31.3 |
315 | 12.1 | 15.0 | 18.7 | 23.2 | 28.6 | 35.2 |
355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 | 39.7 |
400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 | 44.7 |
1.1 颜色
市政饮用水管材的颜色为蓝色或黑色，黑色管上应有共挤出蓝色色条。色条沿管材纵向至少有三条。其他用途水管可以为蓝色和黑色。暴露在阳光下的敷设管道（如地上管道）必须是黑色。
1.2外观
管材的内外表面应清洁、光滑，不允许有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷。管端头应切割平整，并与管轴线垂直。
1.3管材尺寸
1.3.1管材长度
1.3.1.1直管长度一般为6m、9m、12m，也可由供需双方商定。长度的极限偏差为长度的+0.4%，-0.2%。
1.3.1.2盘管盘架直径应不小于管材外径的18倍。盘管展开长度由供需双方商定。
1.3.2平均外径
管材的平均外径，应符合表2规定。对于精公差的管材采用等级B，标准公差管材采用等级A。采用等级B或等级A由供需双方商定。无明确要求时，应视为采用等级A。
表2 平均外径
公称外径 | 最小平均外径 | 最大平均外径 | |
等级A | 等级B | ||
16 | 16.0 | 16.3 | 16.3 |
20 | 20.0 | 20.3 | 20.3 |
25 | 25.0 | 25.3 | 25.3 |
32 | 32.0 | 32.3 | 32.3 |
40 | 40.0 | 40.0 | 40.3 |
50 | 50.0 | 50.5 | 50.3 |
63 | 63.0 | 63.6 | 63.4 |
75 | 75.0 | 75.7 | 75.5 |
90 | 90.0 | 90.9 | 90.6 |
110 | 110.0 | 111.0 | 110.7 |
125 | 125.0 | 126.2 | 125.8 |
140 | 140.0 | 141.3 | 140.9 |
160 | 160.0 | 161.5 | 161.0 |
180 | 180.0 | 181.7 | 181.1 |
200 | 200.0 | 201.8 | 201.2 |
225 | 225.0 | 227.1 | 226.4 |
250 | 250.0 | 252.3 | 251.5 |
280 | 280.0 | 282.6 | 281.7 |
315 | 315.0 | 317.9 | 316.9 |
355 | 355.0 | 358.2 | 357.2 |
400 | 400.0 | 403.6 | 402.4 |
450 | 450.0 | 454.1 | 452.7 |
1.3.3 壁厚及偏差
管材的最小壁厚 ey,min等仪公称壁厚en。管材任一点的壁厚公差应符合表 3 的规定。
表3任一点的壁厚公差
最小壁厚 | 公差 | 最小壁厚 | 公差 | 最小壁厚 | 公差 | |||
> | ≤ | > | ≤ | > | ≤ | |||
25.0 | 25.5 | 5.0 | 45.0 | 45.5 | 9.0 | |||
25.5 | 26.0 | 5.1 | 45.5 | 46.0 | 9.1 | |||
2.0 | 3.0 | 0.5 | 26.0 | 26.5 | 5.2 | 46.0 | 46.5 | 9.2 |
3.0 | 4.0 | 0.6 | 26.5 | 27.0 | 5.3 | 46.5 | 47.0 | 9.3 |
4.0 | 4.6 | 0.7 | 27.0 | 27.5 | 5.4 | 47.0 | 47.5 | 9.4 |
4.6 | 5.3 | 0.8 | 27.5 | 28.0 | 5.5 | 47.5 | 48.0 | 9.5 |
5.3 | 6.0 | 0.9 | 28.0 | 28.5 | 5.6 | 48.0 | 48.5 | 9.6 |
6.0 | 6.6 | 1.0 | 28.5 | 29.0 | 5.7 | 48.5 | 49.0 | 9.7 |
6.6 | 7.3 | 1.1 | 29.0 | 29.5 | 5.8 | 49.0 | 49.5 | 9.8 |
7.3 | 8.0 | 1.2 | 29.5 | 30.0 | 5.9 | 49.5 | 50.0 | 9.9 |
8.0 | 8.6 | 1.3 | 30.0 | 30.5 | 6.0 | 50.0 | 50.5 | 10.0 |
8.6 | 9.3 | 1.4 | 30.5 | 31.0 | 6.1 | 50.5 | 51.0 | 10.1 |
9.3 | 10.0 | 1.5 | 31.0 | 31.5 | 6.2 | 51.0 | 51.5 | 10.2 |
10.0 | 10.6 | 1.6 | 31.5 | 32.0 | 6.3 | 51.5 | 52.0 | 10.3 |
10.6 | 11.3 | 1.7 | 32.0 | 32.5 | 6.4 | 52.0 | 52.5 | 10.4 |
11.3 | 12.0 | 1.8 | 32.5 | 33.0 | 6.5 | 52.5 | 53.0 | 10.5 |
12.0 | 12.6 | 1.9 | 33.0 | 33.5 | 6.6 | 53.0 | 53.5 | 10.6 |
12.6 | 13.3 | 2.0 | 33.5 | 34.0 | 6.7 | 53.5 | 54.0 | 10.7 |
13.3 | 14.0 | 2.1 | 34.0 | 34.5 | 6.8 | 54.0 | 54.5 | 10.8 |
14.0 | 14.6 | 2.2 | 34.5 | 35.0 | 6.9 | 54.5 | 55.0 | 10.9 |
14.6 | 15.3 | 2.3 | 35.0 | 35.5 | 7.0 | 55.0 | 55.5 | 11.0 |
15.3 | 16.0 | 2.4 | 35.5 | 36.0 | 7.1 | 55.5 | 56.0 | 11.1 |
16.0 | 16.5 | 3.2 | 36.0 | 36.5 | 7.2 | 56.0 | 56.5 | 11.2 |
16.5 | 17.0 | 3.3 | 36.5 | 37.0 | 7.3 | 56.5 | 57.0 | 11.3 |
17.0 | 17.5 | 3.4 | 37.0 | 37.5 | 7.4 | 57.0 | 57.5 | 11.4 |
17.5 | 18.0 | 3.5 | 37.5 | 38.0 | 7.5 | 57.5 | 58.0 | 11.5 |
18.0 | 18.5 | 3.6 | 38.0 | 38.5 | 7.6 | 58.0 | 58.5 | 11.6 |
18.5 | 19.0 | 3.7 | 38.5 | 39.0 | 7.7 | 58.5 | 59.0 | 11.7 |
19.0 | 19.5 | 3.8 | 39.0 | 39.5 | 7.8 | 59.0 | 59.5 | 11.8 |
19.5 | 20.0 | 3.9 | 39.5 | 40.0 | 7.9 | 59.5 | 60.0 | 11.9 |
20.0 | 20.5 | 4.0 | 40.0 | 40.5 | 8.0 | 60.0 | 60.5 | 12.0 |
20.5 | 21.0 | 4.1 | 40.5 | 41.0 | 8.1 | 60.5 | 61.0 | 12.1 |
21.0 | 21.5 | 4.2 | 41.0 | 41.5 | 8.2 | 61.0 | 61.5 | 12.2 |
21.5 | 22.0 | 4.3 | 41.5 | 42.0 | 8.3 | |||
22.0 | 22.5 | 4.4 | 42.0 | 42.5 | 8.4 | |||
22.5 | 23.0 | 4.5 | 42.5 | 43.0 | 8.5 | |||
23.0 | 23.5 | 4.6 | 43.0 | 43.5 | 8.6 | |||
23.5 | 24.0 | 4.7 | 43.5 | 44.0 | 8.7 | |||
24.0 | 24.5 | 4.8 | 44.0 | 44.5 | 8.8 | |||
24.5 | 25.0 | 4.9 | 44.5 | 45.0 | 8.9 |
1.4静液压强度
管材的静液压强度应符合表4要求。
表4 管材的静液压强度
序号 | 项目 | 环向应力 | 要求 | ||
PE63 | PE80 | PE100 | |||
1 | 20℃静液压强度（） | 8.0 | 9.0 | 12.4 | 不破裂，不渗漏 |
2 | 80℃静液压强度（） | 3.5 | 4.6 | 5.5 | 不破裂，不渗漏 |
3 | 80℃静液压强度（） | 3.2 | 4.0 | 5.0 | 不破裂，不渗漏 |
80°C静液压强度（165h）试验只考虑脆性破坏。如果在要求的时间（165h）内发生韧性破坏，则按表5选择较低的破坏应力和相应的最小破坏时间重新试验。
表5 80℃时静液压强度（165h）再实验要求
PE63 | PE80 | PE100 | |||
应力 | 最小破坏时间 | 应力 | 最小破坏时间 | 应力 | 最小破坏时间 |
3.4 | 285 | 4.5 | 219 | 5.4 | 233 |
3.3 | 538 | 4.4 | 283 | 5.3 | 332 |
3.2 | 1000 | 4.3 | 394 | 5.2 | 476 |
4.2 | 533 | 5.1 | 688 | ||
4.1 | 727 | 5.0 | 1000 | ||
4.0 | 1000 |
1.5物理性能
管材的物理性能能应符合表6要求。当在混配料中加入回用料挤管时，对管材测定的熔体流动速率（MFR）（5kg,190℃）与对混配料测定值之差，不应超过25%。
表6 管材物理性能要求
序号 | 项目 | 要求 | |
1 | 短裂伸长率，% | ≥350 | |
2 | 纵向回缩率（110℃），% | ≤3 | |
3 | 氧化诱导时间（220℃）， | ≥20 | |
4 | 耐厚性 （管材累计接受≥老化能量后） | 80℃静液压强度（），实验条件同10 | 不破裂，不渗漏 |
短裂伸长率，% | ≥350 | ||
氧化诱导时间（200℃）， | ≥10 | ||
1）仅适用于蓝色管材。 |
1.6卫生性能
用于饮用水输配的管材卫生性能应符合GB/T 17219的规定。
