TDS-100BF1壁挂外夹式超声波流量计
品牌：
型号：
TDS-100BF1
类别：
水利仪器仪表 - 流体控制仪表
详细介绍

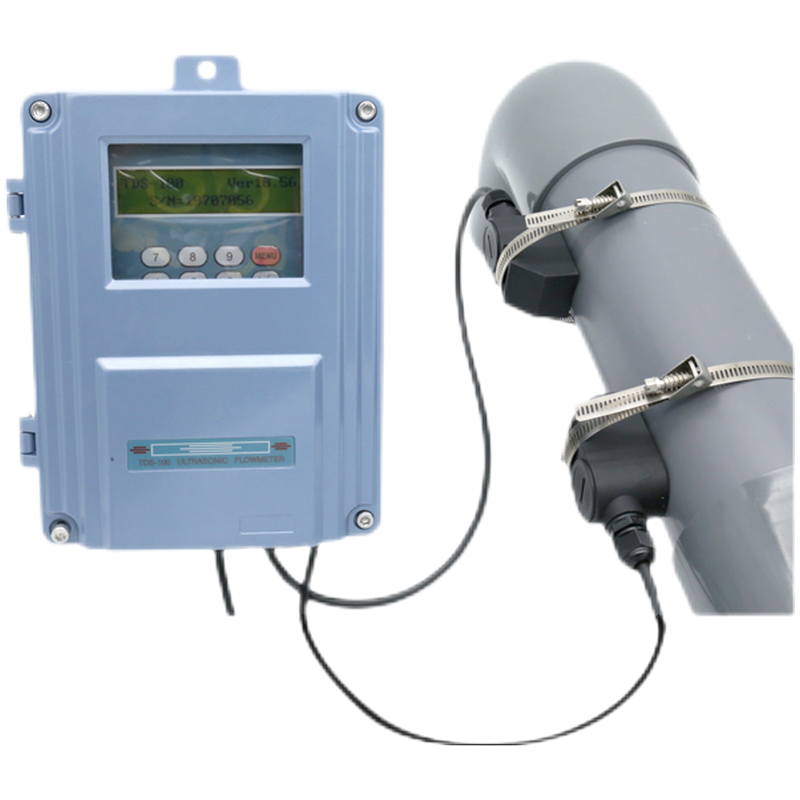

TDS-100BF1 壁挂外夹式超声波流量计
外夹式超声波流量计由一体主机和外夹式传感器组成。 TDS-100系列固定式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。只需将外夹式传感器粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，真正实现了无损安装。（此款产品经过全国各行业25年使用，精品中的经典款）
温 度 | -40℃～160℃ | |
流 向 | 可对正反向流量分别计量，并可计量净流量。性能参数 项目性能/参数测量主机 准确度1.0 % 时差分辨率40皮秒重复性0.2%最大流速12m/s测量周期500mS (每秒2次，每个周期采集128组数据)测量原理超声波时差原理，4字节IEEE754浮点运算显示接口可连接2×10背光型汉字或者2×20字符型液晶显示器操作外接4键或16键轻触键盘以及PC计算机设参软件输入3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用两路三线制PT100或PT1000(TDS16版)铂电阻输入回路，可实现热量计量功能（焓差法）输出电流信号 ：4-20mA, 阻抗600Ω浮空，准确度0.1% 。频率信号 ：1-9999Hz之间任选，OCT输出。脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。报警信号：双路OCT输出，可选近20种源信号。数据接口：隔离RS485串行接口。定时打印、数据输出功能通讯协议MODBUS协议、M－BUS协议、FUJI扩展协议 ，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议其它功能日月年累计流量自动记忆功能，上、断电时间和流量管理功能并可实现自动或手动补加；日月年累积数据都可以通过MODBUS协议读出。可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；工作参数可固化到机内的FLASH存储器中，上电时自动调出；用户能够通过E-mail传送来的代码文件实现软件升级故障自诊断功能。故障时间计时器。备用电池断电条件下， 主板使用电容放电将数据固化到flash中。其余版本主板使用CR2032，保持10万小时数据不丢失环境温度-10℃～120℃ (大于此温度范围要求请与厂家联系)工作时间连续电 源 85~264VAC/24VDC传感器外夹式标准S2型，适用管径DN15～100mm标准M2型，适用管径DN50～700mm标准L2型，适用管径DN300～6000mm高温S2H型，适用管径DN15～100mm高温M2H型，适用管径DN50～700mm其它厂家的传感器信号电缆专用SEYV75-2屏蔽双绞线缆，特定场合单根可加长至500 米（不推荐）。防护等级传感器IP68(可浸水工作)可测管道管材钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。衬材环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。内径15mm～6000mm（π型管段式内径可小至2毫米）直管段长度上游≥10D，下游≥5D，距泵出口处≥30D。测量介质种 类水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。浊 度≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
|
