TDS-100GF5-B型固定管段式超声波流量计
TDS-100GF5-B型
水利仪器仪表 - 流体控制仪表

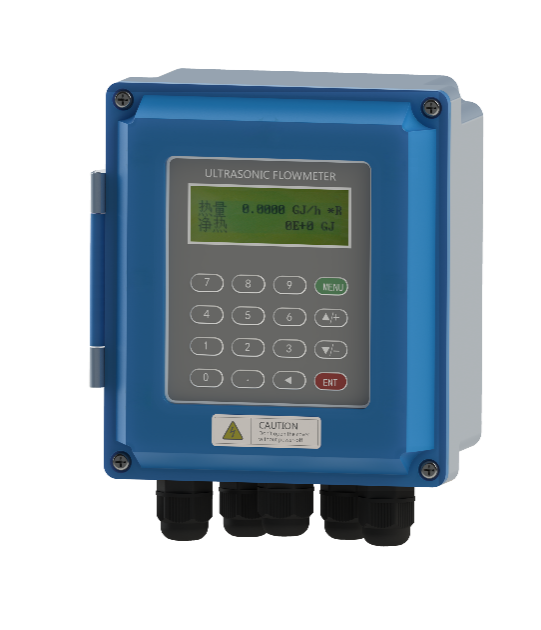

TDS-100GF5-B型 固定管段式超声波流量计
管段式传感器解决了外缚式传感器和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题，真正达到了百分之一的测量精度。
标准管段式流量计工作稳定、精度高，材质为碳钢或不锈钢，可浸水工作，水深小于等于三米。管段式传感器需要停产安装，管段为法兰连接 ，适用于管径DN10-DN1000mm.
主要技术特点
TDS-100型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：
（1）0.2ns直接时差测量电路，40ps时差测量分辨率，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。
（2）低电压、多脉冲信号双平衡发射接收海峰专利技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。
（3）全窗口化中文显示，2×20字符液晶显示器。
（4）正、反双向计量，可计量正、负、净累积流量，流速等。
（5）外壳模具制造，防护等级：IP65。
（6）配温度变送器可实现热量计量，可显示瞬时流量（m3/h）、流速（m/s）、累计流量（m3）、累计热量（GJ）、峰值流量及时间等。
（7）在机器上配有防雷击元件，以保障机器在雷区良好的运行，也可在电源上直接并上避雷器，以便得到更好的保护。
（8）完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。
1输入信号：5路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等其它信号。
2输出信号：1路4-20mA或0-20mA模拟电流信号；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、PSTN、CAN总线、GSM短消息联网。
（9）完备的软件设计：日、月、年累计功能：可记忆前512个运行日、前128个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。
（10）上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。
（11）具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。
（12）低功耗、高可靠性；TDS-100型系列在设计中选用了世界著名的IC生产厂家的产品，品质超群，整机功耗仅2W。
性能参数
项目 | 性能/参数 | |
测 量 主 机 | 准确度 | 1.0 % 时差分辨率40皮秒 |
重复性 | 0.2% | |
最大流速 | 12m/s | |
测量周期 | 500mS (每秒2次，每个周期采集128组数据) | |
测量原理 | 超声波时差原理，4字节IEEE754浮点运算 | |
显示接口 | 可连接2×10背光型汉字或者2×20字符型液晶显示器 | |
操作 | 外接4键或16键轻触键盘以及PC计算机设参软件 | |
输入 | 3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用 | |
两路三线制PT100或PT1000(TDS16版)铂电阻输入回路，可实现热量计量功能（焓差法） | ||
输出 | 电流信号 ：4-20mA, 阻抗600Ω浮空，准确度0.1% 。 频率信号 ：1-9999Hz之间任选，OCT输出。 脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。 报警信号：双路OCT输出，可选近20种源信号。 数据接口：隔离RS485串行接口。 定时打印、数据输出功能 | |
通讯协议 | MODBUS协议、M－BUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议 | |
其它功能 | 日月年累计流量自动记忆功能，上、断电时间和流量管理功能并可实现自动或手动补加； 日月年累积数据都可以通过MODBUS协议读出。 可编程定量控制器（可使用外部输入信号或MODBUS指令启动）； 1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备； 工作参数可固化到机内的FLASH存储器中，上电时自动调出； 用户能够通过E-mail传送来的代码文件实现软件升级 故障自诊断功能。 故障时间计时器。 | |
备用电池 | 断电条件下，TDS16版主板使用电容放电将数据固化到flash中。 其余版本主板使用CR2032，保持10万小时数据不丢失 | |
环境温度 | -10℃～120℃ (大于此温度范围要求请与厂家联系) | |
工作时间 | 连续 | |
电 源 | 85~264VAC/24VDC | |
传感器 | 管段式 | π型管段式：适用于管径DN25-DN40，整机测量精度±1% 标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5% |
信号电缆 | 专用SEYV75-2屏蔽双绞线缆，特定场合单根可加长至500 米（不推荐）。 | |
防护等级 | IP68(可浸水工作) | |
可测管道 | 管材 | 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。 |
衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。 | |
内径 | 80mm～6000mm（π型管段式内径可小至2毫米） | |
直管段长度 | 上游≥10D，下游≥5D，距泵出口处≥30D。 | |
测量介质 | 种 类 | 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
浊 度 | ≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。 | |
温 度 | -40℃～160℃ | |
流 向 | 可对正反向流量分别计量，并可计量净流量。 |
超声波流量计流量范围：
公称口径 | 最大流量 | 常用流量 | 最小流量 | 最大读数 | 最小读数 |
Meter Size | Max flowrate Qmax | Nominal flowrate Qp | Min flowrate Qmin | Max. reading | Min. reading |
Dn (mm） | m3/h | m3 | |||
15 | 3 | 1.5 | 0.03 | 999999.99 | 0.01 |
20 | 5 | 2.5 | 0.05 | ||
25 | 7 | 3.5 | 0.07 | ||
32 | 12 | 6 | 0.12 | ||
40 | 20 | 10 | 0.2 | ||
50 | 30 | 15 | 1.2 | 99999999 | 1 |
65 | 50 | 25 | 2 | ||
80 | 80 | 40 | 3.2 | ||
100 | 120 | 60 | 4.8 | ||
125 | 200 | 100 | 8 | ||
150 | 300 | 150 | 12 | ||
200 | 500 | 250 | 20 | ||
250 | 800 | 400 | 32 | ||
300 | 1200 | 600 | 48 | ||
350 | 1600 | 800 | 64 | ||
400 | 2000 | 1000 | 80 | ||
500 | 3000 | 1500 | 120 | ||
600 | 4400 | 2200 | 180 | ||
700 | 6200 | 3100 | 250 | ||
800 | 8000 | 4000 | 320 | ||
900 | 10000 | 5000 | 400 | ||
1000 | 12000 | 6000 | 500 |
