测

量

主

机

准确度

1.0 %  时差分辨率40皮秒

重复性

0.2%

最大流速

12m/s

测量周期

500mS (每秒2次，每个周期采集128组数据)

测量原理

超声波时差原理，4字节IEEE754浮点运算

显示接口

可连接2×10背光型汉字或者2×20字符型液晶显示器

操作

外接4键或16键轻触键盘以及PC计算机设参软件

输入

3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用

两路三线制PT100或PT1000(TDS16版)铂电阻输入回路，可实现热量计量功能（焓差法）

输出

电流信号 ：4-20mA, 阻抗600Ω浮空，准确度0.1% 。

频率信号 ：1-9999Hz之间任选，OCT输出。

脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。

报警信号：双路OCT输出，可选近20种源信号。

数据接口：隔离RS485串行接口。

定时打印、数据输出功能

通讯协议

MODBUS协议、M－BUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

其它功能

日月年累计流量自动记忆功能，上、断电时间和流量管理功能并可实现自动或手动补加；

日月年累积数据都可以通过MODBUS协议读出。

可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；

1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；

工作参数可固化到机内的FLASH存储器中，上电时自动调出；

用户能够通过E-mail传送来的代码文件实现软件升级

故障自诊断功能。

故障时间计时器。

备用电池

断电条件下，TDS16版主板使用电容放电将数据固化到flash中。

其余版本主板使用CR2032，保持10万小时数据不丢失

环境温度

-10℃～120℃  (大于此温度范围要求请与厂家联系)

工作时间

连续

电   源

85~264VAC/24VDC

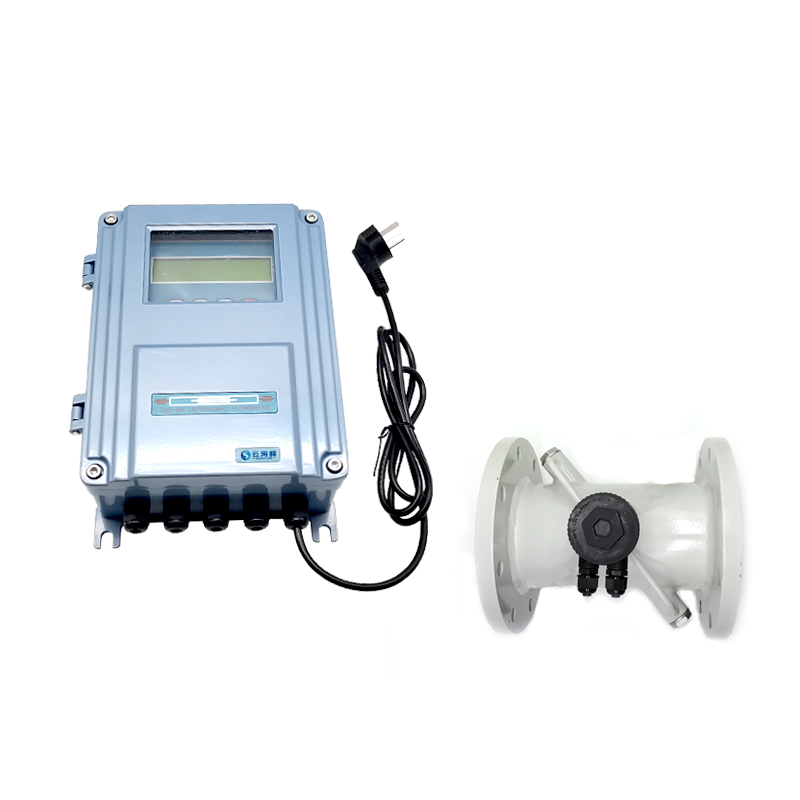

传感器

管段式

π型管段式：适用于管径DN25-DN40，整机测量精度±1%

标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%

信号电缆

专用SEYV75-2屏蔽双绞线缆，特定场合单根可加长至500 米（不推荐）。

防护等级

IP68(可浸水工作)

可测管道

管材

钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

内径

80mm～6000mm（π型管段式内径可小至2毫米）

直管段长度

上游≥10D，下游≥5D，距泵出口处≥30D。

测量介质

种   类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

浊   度

≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。

温   度

-40℃～160℃

流   向

可对正反向流量分别计量，并可计量净流量。

Meter Size

Max  flowrate Qmax

Nominal flowrate Qp

Min   flowrate Qmin

Max. reading

Min. reading

Dn (mm）

m³/h

m³

15

3

1.5

0.03

999999.99

0.01

20

5

2.5

0.05

25

7

3.5

0.07

32

12

6

0.12

40

20

10

0.2

50

30

15

1.2

99999999

1

65

50

25

2

80

80

40

3.2

100

120

60

4.8

125

200

100

8

150

300

150

12

200

500

250

20

250

800

400

32

300

1200

600

48

350

1600

800

64

400

2000

1000

80

500

3000

1500

120

600

4400

2200

180

700

6200

3100

250

800

8000

4000

320

900

10000

5000

400

1000

12000

6000

500
