TDS-100W系列超声波水表
TDS-100W
水利仪器仪表 - 水表

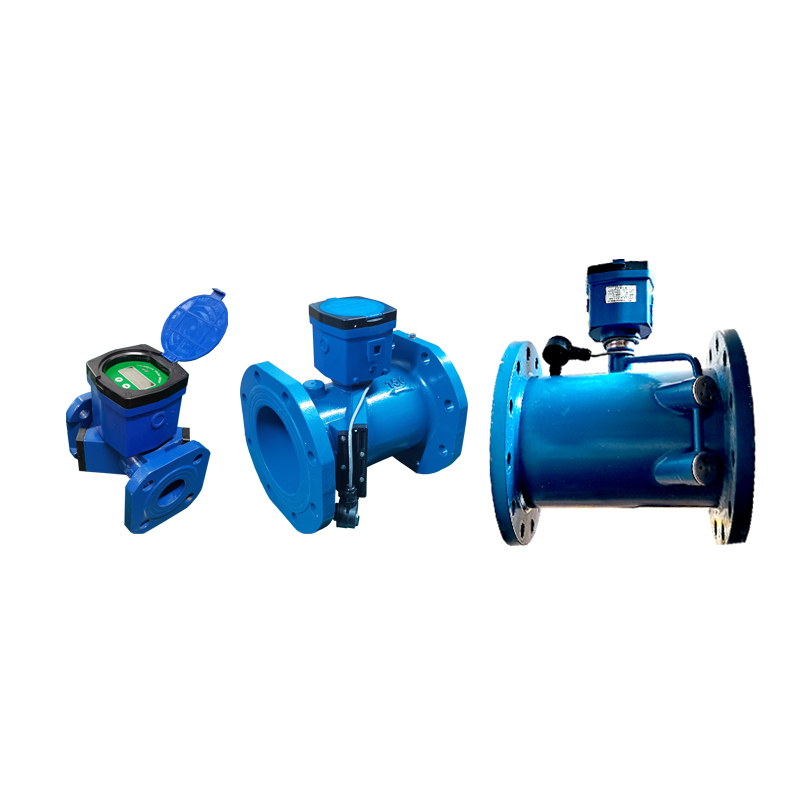

TDS-100W系列超声波水表是依据中国国家水表标准GBT 778.1-2007、国际水表标准ISO-4064-1：2005，IDT等标准最新研发的电池供电大口径双声道超声波水表/热量表。
该水表采用了公司最新开发的特有的超声波传播相位与时差测量技术，具有精度高，耗电小、测量量程比宽、稳定可靠等显著特点。
在结构上采用了部件IP68化方案，即每一个部件都达到IP68防护等级，仪表腔体即使进水也能保证长期工作。
该系列水表解决了传统水表空转、小流量不计量的问题。可广泛应用于城市供水管道、分户用水量总表、水资源取水监测，农田灌溉，同时亦适用于多种工业现场。
技术特点
l 管道设计为流体分层双声道测量，计量准确
l 量程比宽，且低于0.01m/s始动流量
l 显示信息量大，同屏显示9位数字累积流量和显示4位数字瞬时流量
l 设计理念节能，如空管或长期流体静止状态下仪表将自动省电功能
l 全IP68防护等级设计，各部件完全密封保护，即使进水也能长期正常工作
l 设计在时间年、月、日上有累计记录和采集数据功能
l 具有多种通信接口方式；TTL电平的脉冲输出及USART接口，方便连接其他低功耗设备。标准RS485接口。红外线通讯接口，支持CJ-188通讯协议。
l 支持标准MODBUS、M-BUS、HART通讯协议，兼容海峰ASCⅡ码通讯协议
l 输出信号方式多样；可用两路隔离的脉冲信号输出，（其中脉冲当量和脉冲宽度可编程）；也可以两线制4-20mA输出；
l 具有软件在线升级功能
l 具有双路PT1000温度测量功能，能够实现热量计量
l 内置定量控制器，能够实现手动或者设定时刻自动启动控制器，进而实现自动定时定量供水或定量灌溉。
l 根据不同客户需求有多种单位制选择，包括立方米、美制加仑、立方英尺和公升
l 内置锂电池，8年以上电池寿命
§ 2.1 技术参数
项 目 | 参 数 |
测量范围 | 水、污水、海水（其他液体需定制），并且充满管道 |
测量介质温度 | 0.1-160℃ |
工作环境 | 温度：-10~45℃；湿度≤100%（RH） |
承受压力 | 1.6MPa/2.5MPa可选 |
上游流场敏感度等级 | U3 |
下游流场敏感度等级 | D0 |
气候和机械环境安全等级 | C级 |
电磁兼容性等级 | E2级 |
通信接口 | RS485/USART/红外 |
输出信号 | 两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出 |
供电电源 | 内置锂电池(3.6V)/外置DC5~40V |
防护等级 | IP68 |
本地显示 | 双行显示包括9位累计量，4位瞬时流量,以及状态提示符及单位 |
数据存储 | 采用EEPROM/FLASH存储数据 |
测流周期 | 测量状态：1次/秒（也可设定为2~4次/秒）；检定状态：4次/秒 |
功 耗 | ＜2.7AH/年 |
公称通径
| 外形尺寸 | 法兰尺寸 | 重量 kg | 压力 等级 MPa | |||||||||
L | H1 | H2 | W1 | W2 | 外径D | 螺栓孔中心圆直径 D1 | 螺栓孔径×数量 Φ × n | 密封面 | 法兰厚度 c | ||||
D2 | f | ||||||||||||
DN50 | 200 | 70 | 131 | 76 | 76 | 165 | 125 | 18×4 | 102 | 2 | 19 | 10.0 | 1.6 |
DN65 | 200 | 75 | 135 | 79 | 79 | 185 | 145 | 18×4 | 122 | 2 | 20 | 11.5 | 1.6 |
DN80 | 225 | 94 | 132 | 94 | 94 | 200 | 160 | 18×8 | 138 | 2 | 20 | 13.6 | 1.6 |
DN100 | 250 | 104 | 140 | 104 | 104 | 220 | 180 | 18×8 | 158 | 2 | 22 | 18.6 | 1.6 |
DN125 | 275 | 117 | 148 | 117 | 117 | 250 | 210 | 18×8 | 188 | 2 | 22 | 23.5 | 1.6 |
DN150 | 300 | 134 | 153 | 114 | 114 | 285 | 240 | 22×8 | 212 | 2 | 24 | 30.0 | 1.6 |
DN200 | 350 | 165 | 170 | 165 | 165 | 340 | 295 | 22×12 | 268 | 2 | 26 | 35.5 | 1.6 |
DN250 | 450 | 197 | 202 | 197 | 197 | 405 | 355 | 26×12 | 320 | 2 | 29 | 58.0 | 1.6 |
DN300 | 500 | 223 | 228 | 223 | 223 | 460 | 410 | 26×12 | 370 | 2 | 32 | 76.0 | 1.6 |
§ 2.3 流量范围
公称直径 （mm) | 量程比 R | 流 量 （m3/h） | |||||
始动流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | 最大峰值 | ||
DN15 | 50 | 0.002 | 0.020 | 0.032 | 1.000 | 1.250 | 1.800 |
DN20 | 50 | 0.002 | 0.030 | 0.048 | 1.600 | 2.000 | 3.000 |
DN25 | 50 | 0.005 | 0.070 | 0.112 | 4.000 | 3.125 | 7.000 |
DN32 | 50 | 0.007 | 0.120 | 0.192 | 6.300 | 5.000 | 12.000 |
DN40 | 50 | 0.011 | 0.200 | 0.320 | 10.000 | 5.000 | 20.000 |
DN50 | 63 | 0.125 | 0.630 | 1.008 | 40.000 | 50.000 | 60.000 |
DN65 | 63 | 0.150 | 1.000 | 1.600 | 63.000 | 78.750 | 90.000 |
DN80 | 100 | 0.200 | 1.000 | 1.600 | 100.000 | 125.000 | 160.000 |
DN100 | 100 | 0.250 | 1.600 | 2.560 | 160.000 | 200.000 | 240.000 |
DN125 | 100 | 0.300 | 1.600 | 2.560 | 160.000 | 200.000 | 300.000 |
DN150 | 100 | 0.350 | 2.500 | 4.000 | 250.000 | 312.500 | 400.000 |
DN200 | 100 | 0.400 | 4.000 | 6.400 | 400.000 | 500.000 | 560.000 |
DN250 | 100 | 0.450 | 4.000 | 6.400 | 400.000 | 500.000 | 700.000 |
DN300 | 100 | 0.500 | 6.300 | 10.080 | 630.000 | 787.500 | 800.000 |
