一、产品概述

HVZR系列智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

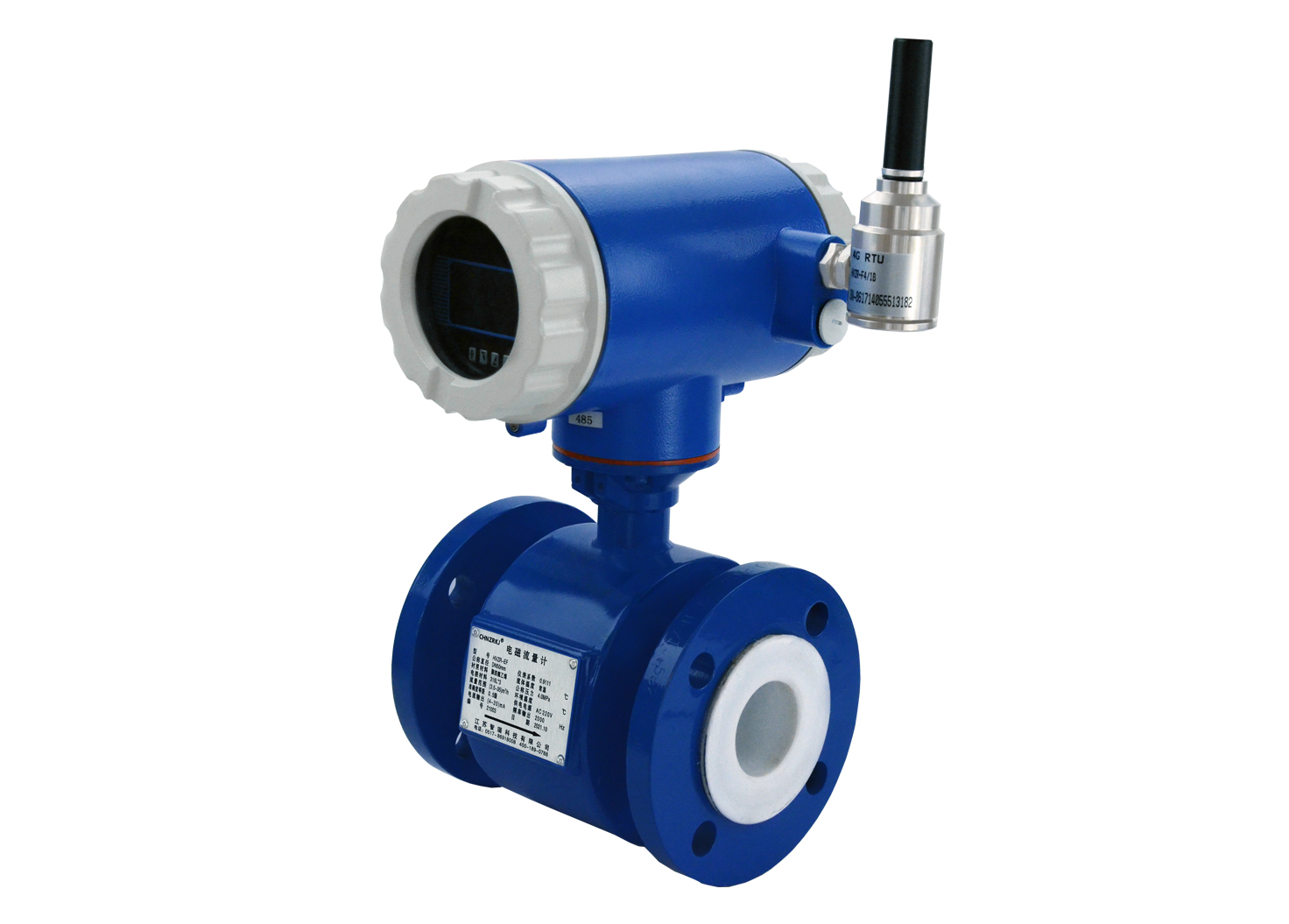

其中推出的无线远传系列产品采用一体4G RTU通讯模块，具备高速率、低延迟、小体积、使用简单等特点，并开创性的采用了芯片板载的设计方案。无线远传系列支持国内三大运营商Cat-1网络接入，具有双卡单待功能，产品内置一张贴片卡，产品采用工业级设计标准，支持宽电压端子供电。

该系列根据串口RS485通信方式，支持微信小程序或PC端WEB页面进行远程查看，使用简单方便，适用性更强。

二、产品特点

1、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1。

2、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

3、采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

4、采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

6、在现场可根据用户实际需要在线修改量程。

7、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

8、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

9、具有RS485、RS232、Hart、Modbus和4G无线输出等数字通讯信号输出。（选配）

10、具有自检与自论断功能。

11、小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）

12、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录次掉电时间。

13、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能。（选配）

三、技术参数：

1、供电电源:AC220V,允差15%;或DC24V,纹波≤5%

2、测量周期: 500ms每秒2次

3、测量介质：水、海水、食用油、原油、酸碱液、啤酒等能传导声波的均匀液体

4、流速范围：0.2～8m/s

5、防护等级：IP65

5、工作压力：1.6MPa

6、环境温度：-40℃～+50℃

6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃

7、电流输出：4-20mA或0-20mA

8、频率信号：12～9999Hz之间任选OCT输出

9、脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT输出

10、报警信号：继电器及OCT输出，近20种源信号可选

11、管道材质：钢、不锈钢、铸铁、水泥管、PVC、铝、铜等一切质地密致管道，允许有衬里

四、安装注意事项：

1、非测量电极的轴线必须近似于水平方向；

2、测量管道内必须完全充满液体；

3、流体的流动方向和流量计的箭头方向一致；

4、管道内要有真空会损坏流量计的内衬，需特别注意；

5、在流量计附近应无强电磁场；

6、在流量计附近应有充裕的空间，以便安装和维护；

7、若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道。

五、安装环境：

1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等，以免磁场影响传感器的工作磁场和流量信息。

2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。

4、选择便于维修，活动方便的地方。

5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量计下游侧。
