一、概述：

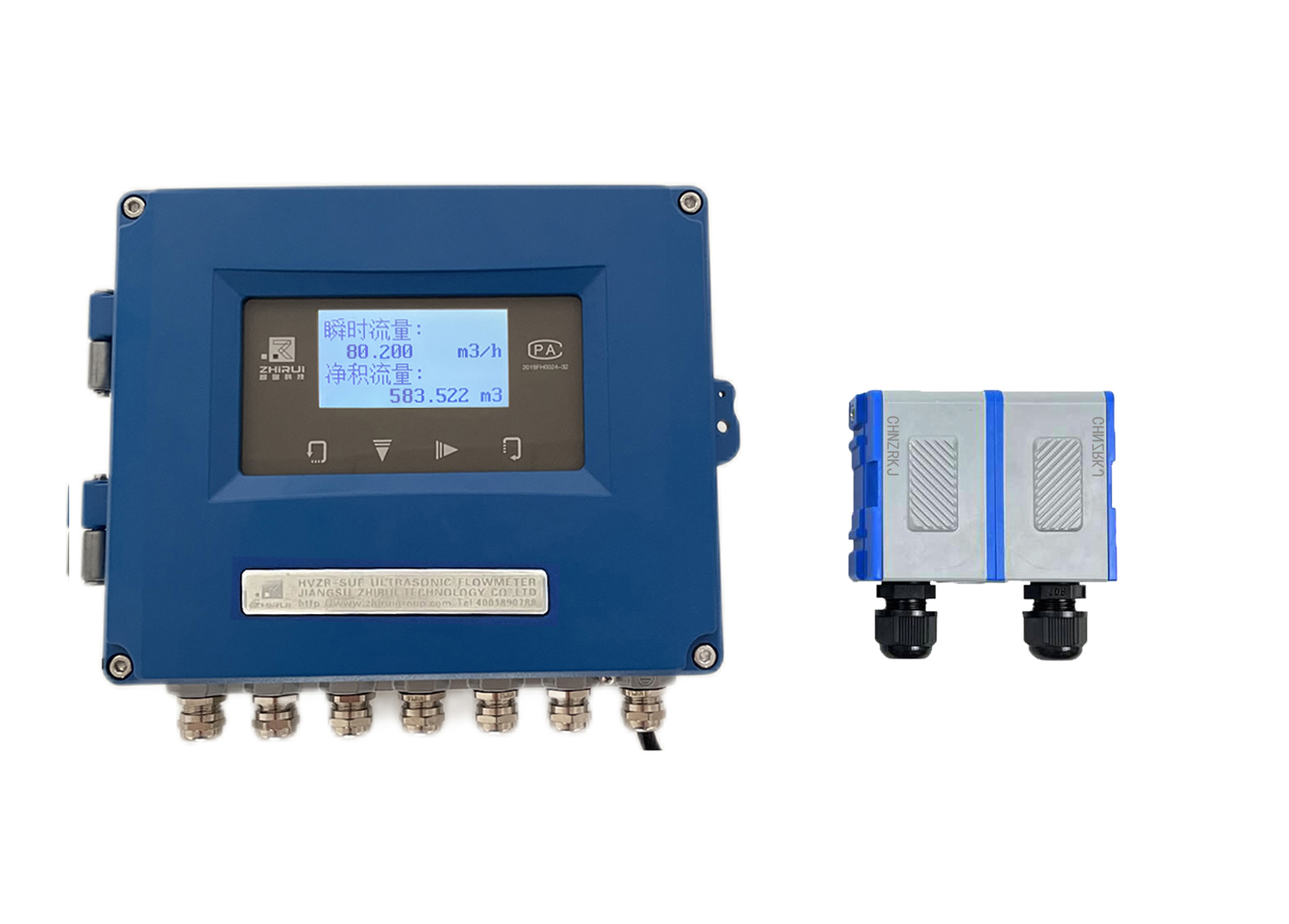

外夹式超声波流量计由主机和外夹式传感器组成。只需将外夹式传感器粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，真正实现了无损安装。

二、产品特点：

相对于其他常规流量计，超声波流量计除了具有现场安装灵活性高，高响应速度以及在低流速情况下更优秀的测量能力外，还有以下特点：

1.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次，对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。

2.信号强度增加，对各种水垢，管内生锈以及管内内衬有更大的穿透力。

3.中/英文双语菜单，方便操作。

4.每一对传感器信号交替循环发送、接收，实现双倍声道的数据采样

5.传感器采用我们特有生产制造工艺及配对技术，零点范围可以控制在0.03m/s内。每一对传感器静态之间的时差＜2纳秒，从而有效保证测量时差的真实性。

三、技术参数：

1、工作电源: 85-264VAC和隔离24VDC双电源输入接口

2、功耗:工作电流为50mA (不连接键盘显示和蜂鸣器不响的条件下)

3、信号输出:

1路标准隔离RS485输出

1路隔离4-20mA或0-20mA有源输出

1路OCT输出(脉冲宽度6~1000ms间可编程，出厂默认200ms)。

1路隔离继电器输出，可输出正、负、净累计脉冲和各种报警信号

4、信号输入:两路三线制PT100铂电阻输入回路，可实现热量计量功能(焓差法) 3路4-20mA输入可选，准确度0.1%，可输入压力、液位、温度等信号，也可以作为数字接口使用

5、显示: 2×10背光型汉字或者2×20字符型液晶显示器(中英文双语可选择)

6、操作:4×4轻触键盘窗口化操作。

7、其它功能:自动记忆前512日、前128个月、前5年的累积流量和工作状态;自动记忆前64次上、断电时间和流量并可实现自动或手动补加;并可以通过MODBUS协议读出

8、防护等级: IP67
