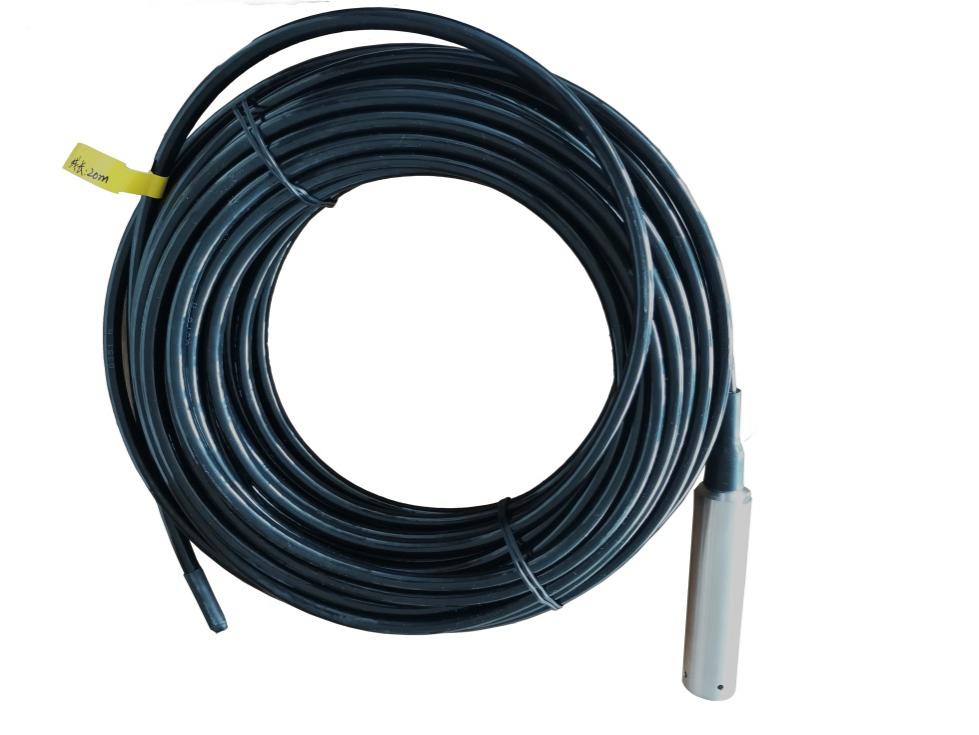

M30H型投入式液位计
—
水利仪器仪表 - 自动化装置
产品简介
M30H型智能液位变送器是一款全不锈钢结构设计全密封投入式智能化液位测量仪表。该产品选用高性能的处理芯片、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，可满足各种复杂的应用需求。
该产品可广泛应用于水利、环保、水务等信息化建设领域，如灌区、水文、水资源、水环境、水污染、山洪灾害、水库、大坝安全的远程测控领域。
产品特点
u 4～20mADC两线制电流输出；
u RS485通讯接口或HART?协议(可选)；
u 采用数字温度补偿及非线性修正技术；
u 支持组网应用；
u 全不锈钢结构设计，体积小，重量轻
u 特殊要求可定做，适应各种场合应用
产品规格
项目 | 内容 | |||||||
基本量程(mH2O) | 3.5 | 7 | 10 | 20 | 35 | 70 | 100 | 200 |
过压(mH2O) | 5 | 10 | 15 | 30 | 50 | 100 | 150 | 300 |
注：量程缩放最小为基本量程的1/5 所有中间量程模拟输出变送器(不过压)用基本量程扩展实现 | ||||||||
综合精度 | ±0.25%FS | |||||||
长期稳定性 | ±0.2%FS/年 | |||||||
补偿温度 | 0℃～50℃ | |||||||
工作温度 | -10℃～80℃ | |||||||
存储温度 | -50℃～100℃ | |||||||
供电 | 12-30VDC | |||||||
输 出 | 4～20mA | |||||||
RS485接口 | ||||||||
绝 缘 | 100MΩ/50V | |||||||
振 动 | 20g，(20～5000)Hz | |||||||
冲 击 | 20g，11ms | |||||||
防护等级 | IP68 | |||||||
介质兼容性 | 膜片：不锈钢316L | |||||||
壳体：不锈钢1Cr18Ni9Ti | ||||||||
O形密封圈：氟橡胶 | ||||||||
重 量 | 约160g |

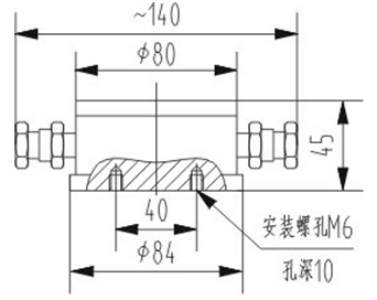

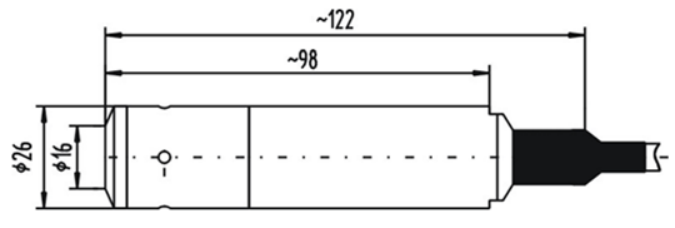

外形结构
电气连接
变送器与外部通过电缆或接线盒进行电气连接
导线颜色 | 端子号 | 功能定义 |
黑线 | 2 | GND |
红线 | 1 | V+ |
白线 | 4 | RS485B |
黄线 | 3 | RS485A |

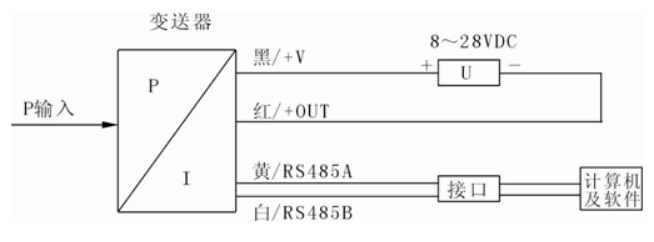

RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。
RS485总线通讯示例
串口默认配置：波特率9600，数据位8，停止位1，无校验
寄存器名称 | 寄存器 地址 | 寄存器个数 | 数据 类型 | 属性 | 说明 |
水位 | 0001 | 2 | ULONG | R | 水位，4字节长整型，单位毫米(mm)，负数按二进制补码存储， 例：00 00 03 E8表示水位为1000mm FF FF FF 9C表示-100mm |
水温 | 0003 | 1 | UINT | R | 温度(℃)，2字节整型，寄存器数值为有符号数据，实际温度为寄存器值除以10 例：00 6C表示温度为10.8℃ FF 94表示温度为-10.8℃ |
水压 | 0004 | 2 | ULONG | R | 水压(Pa)，4字节长整型 |
