仪表安装与调试

安装

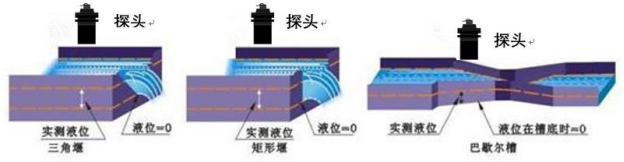

明渠流量计常用三种槽型安装方式。根据现场实际情况及流量大小合理选择。

注：具体槽形尺寸及对应流量范围见附件 2；

仪表安装在渠中央或静水井上；  仪表需安装在堰板或堰槽的上游；

堰槽、堰板制作建议使用玻璃钢、PVC 或不锈钢，三角堰、矩形堰堰口尺寸要准确，朝向进水一侧内壁要求光滑，巴歇尔槽喉道部分尺寸要准确，槽内壁要光滑。

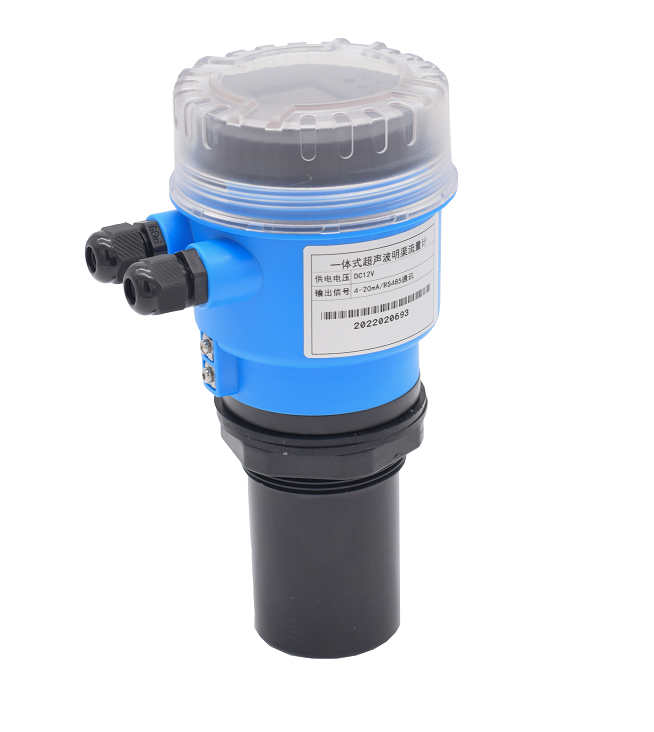

一体式接线法

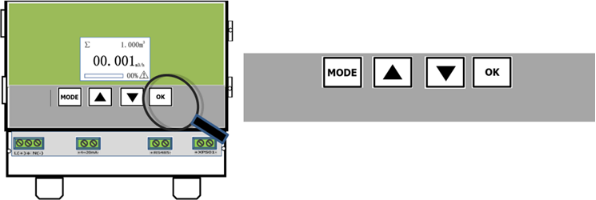

按键

【MODE/SET】+【OK】组合键进入设置界面。仪表需要调试设置参数时，可同时按下

【MODE/SET】+【OK】进入参数设置界面；

【MODE/SET】+【▲】组合键向左移动光标。仪表在修改设置参数时，可同时按下【MODE/SET】

+【▲】能使光标向左移动。

【MODE/SET】+【▼】组合键向右移动光标。仪表在修改设置参数时，可同时按下【MODE/SET】

+【▼】能使光标向右移动。

【MODE/SET】：返回键。(注：分体式表为 MODE 键，一体式表为 SET 键)在仪表调试时，按该键，则可退出本级菜单，返回到上一级菜单，或返回主界面。

【▲】：上翻键和加法键。在菜单中，该键做上翻键用；在更改数据时，该键做加法键用;

【▼】：下翻键和减法键。在菜单中，该键做下翻键用；在更改数据时，该键做减法键用;

【OK】：确认/退出键。在菜单中，该键作确认键用。

现场调试设置

槽型槽号设置

超声波明渠流量计在调试设置时得根据现场实际槽型及槽号来进行设置。  下面以巴歇尔槽一号槽来举例说明：

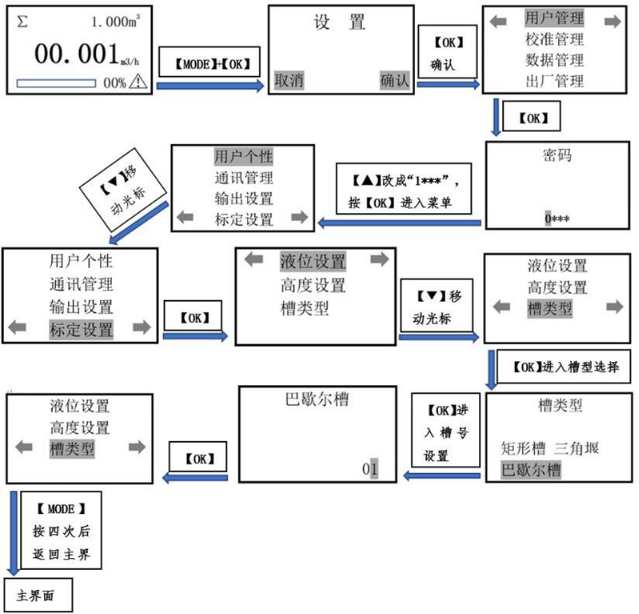

 槽型槽号设置：（操作步骤如下）

高度设置

超声波明渠流量计现场安装完成后，还需要进行零点标定设置，也就是 “高度设置”， 即超声波明渠传感器（探头）声波发射面至渠底的实际安装高度。（用卷尺测量所得尺寸） 下面以安装高度（探头发射面至槽底部的距离）1.000m 举例说明：

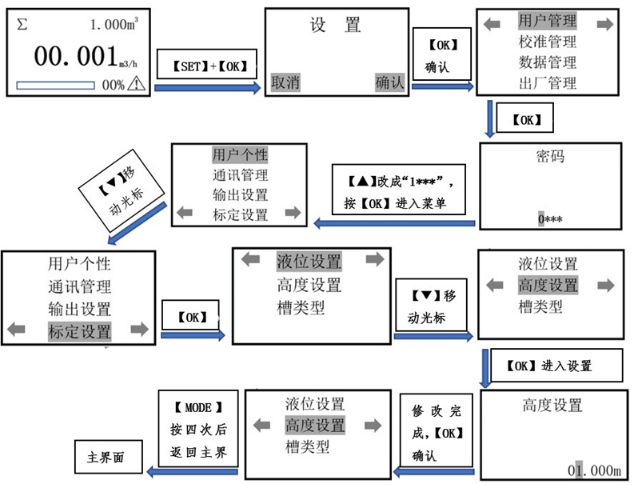

高度设置：（操作步骤如下）

基本菜单说明

进入菜单（【MODE】+【OK】/【SET】+【OK】）

注：本仪器现场安装完成后，用户所需设置参数都在“用户管理”菜单内，与其它管理菜单均无关联，无需设置操作！

用户管理：（进入密码：1***）

菜单说明

进入菜单“用户个性”

语言：菜单中文、英文可选；

对比度：可对屏幕显示清晰度调整；

背光选择：可选择背光常亮或按键时亮；

显示模式：仪表提供流量显示模式或液位显示模式；

电流类型：仪表提供 4-20mA 与 0-10mA 两种电流输出方式；

瞬流分辨率：瞬时流量小数点位数选择，有 1 位、2 位、3 位可选； 最小液位：默认为 0.001m，可根据实际情况进行调整；

最大液位：默认为 3.000m,无需修改；

流量单位：仪表内置流量单位有 m3/h、L/H、T/H、G/H、m3/min、L/min、m3/s、L/s 可根据需要进行选择；

累计分辨率：累积流量值小数点位数选择，0.001m3、0.01m3、0.1m3、1m3 可根据需要进行选择；

预置累计：累积值预置或清零功能。进入菜单“通讯管理”

地址：001-999 可任意修改；

波特率：300、600、1200、2400、4800、9600、14400、19200、38400 可任意修改； 数据位：5 位、6 位、7 位、8 位可任意修改；

停止位：仪表停止位有 1 位、1.5 位、2 位可选；

校验方式：仪表提供校验方式分无校验、奇校验、偶校验、标志位、空白位； 通讯协议：协议 1、协议 2，默认协议 1

进入菜单“输出设置”

电流量程：仪表提供电流输出时对输出量程的设置。如：仪表选用电流输出 4-20mA 时，4mA 对应 0，20mA 对应仪表输出量程上限值。

电压量程：仪表提供电压输出时对输出量程的设置。进入菜单“标定设置”

液位设置：需要时进行设置（一般不需要设置）；

高度设置：仪表标定时用；（探头发射面至槽底部的实际高度值）

槽类型：仪表内置三种槽类型，矩形槽、三角堰、巴歇尔槽，根据现场实际采用槽型进行设置。

技术参数
