M35B 型雷达流量计 使用说明书

一、产品简介

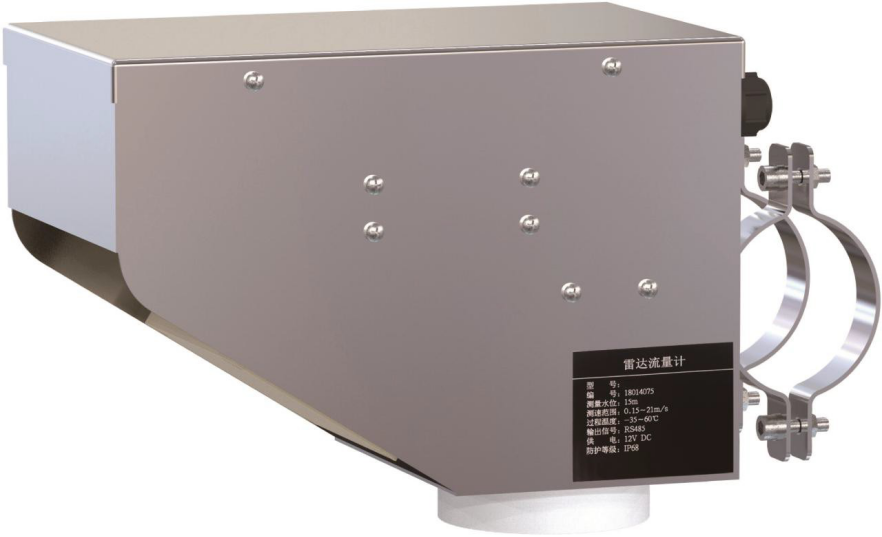

1.1. 产品概述

M35B 雷达流量计是一款雷达式测流产品可同时测量流量、流速、流量、累 计流量，采用多普勒雷达测速原理，对水流的表面流速进行探测，利用内置的雷 达流量计可以测量水深。通过测量水深和流速以及在设备内部设置的断面形态可 以利用速度面积法计算出断面的流速。微波雷达不受温度梯度、压力、空气密度、 风或其他气象环境条件的影响，维护方便使用简便。

雷达可以设置不同发射频率，在多点近距离探测时，可有效地避免相邻 产品的雷达波束互扰影响。另外，监测系统或单位可根据探测获得的速度值（多 点测量），加之河道断面几何形状信息等，对天然河流/城市河流、渠/涵/管道剖 面水流量进行测定。

1.2. 主要组成及适用范围 雷达流量计组成主要包括:发射机、发射天线、接收机、接收天线，信号处

理以及变送单元。还有电源设备、数据录取设备、抗干扰设备等辅助设备。

雷达流量计适用于江河、水库闸口、灌区渠道、地下管网等水位流速流量测 量。

雷达流量计型号规格：M35B-XAA，其中：

X 位公司内部编码

AA--表示水位量程, 2 位数字表示，如 30，表示可安装在小于 30 米的空中

二、产品详述

2.1. 功能特点

1） 全天候，高频微波测距技术，

2） 抗干扰能力强，不受温度、湿度及风力影响

3） 传感器高精度

4） 无人值守，连续在线采集

5） 无机械磨损、非接触测量

6） 测量与水质无关，不受浮冰等漂浮物影响

7）不需要防浪井，水流对测量无影响

8）可选太阳能供电

9）成本低，安装维护简单，寿命长

 2.2. 技术参数

2.3. 接线定义

 导线类型：建议使用国标 0.5mm2 四芯屏蔽水工电缆

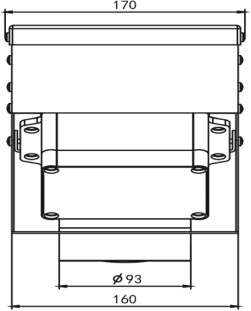

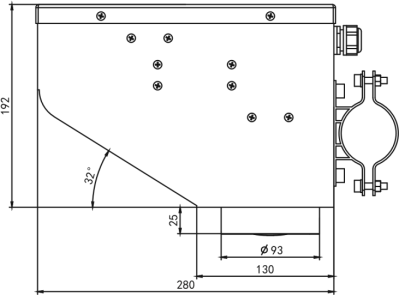

2.4. 结构尺寸

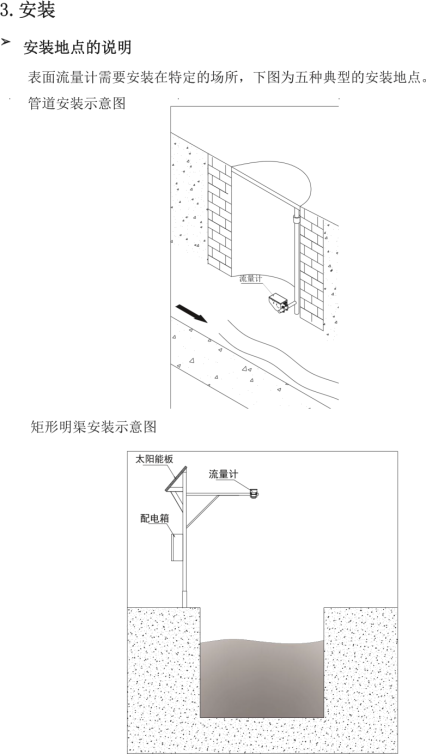

三、安装与调试
