GNSS接收机
—
水利仪器仪表 - 其他
一、产品简介

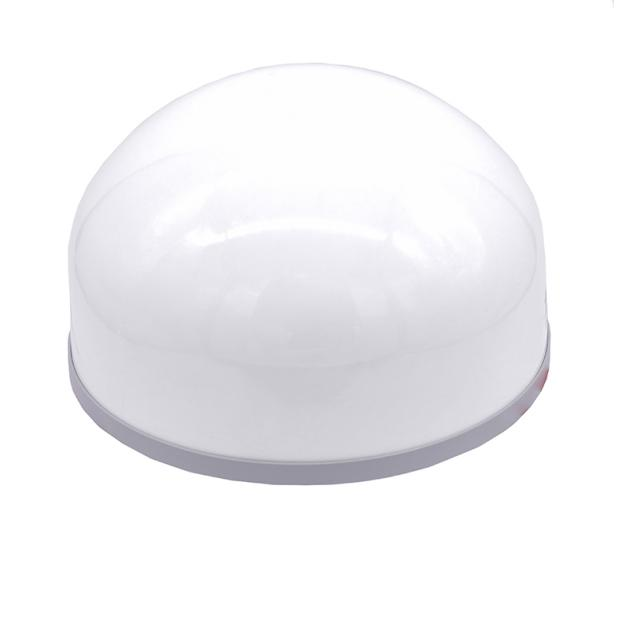

M34N1-Z1 GNSS接收机集成高精度GNSS芯片，数据采集模块、物联网通信技术的一体化先进监测专用接收机，采用低功耗概率设计，融合MEMS传感器技术实现变频智能监测，可以自动切换工作模式；采用高精度形变监测数据处理算法，可获得毫米级的实时形变监测精度，使用户实时掌握被监测体的瞬时形变情况，可满足用户实时掌握被监测体瞬时形变的需求。
产品广泛应用于地灾监测、矿山安全监测、桥梁安全、大坝形变监测等领域。
二、产品特点
u 一体化设计，安装维护简便；
u 全天候实时自动监测；
u 高精度、高可靠性、高时效性、高时间分辨率的先进算法；
u 集成MEMS倾角传感器、温湿度传感器
u 变频监测与智能唤醒功能，大大降低功耗
u 可根据需要灵活设定数据采集与处理间隔；
u 宽电压多模式供电；
u 工业级标准设计；
u IP67防护等级；
u 支持太阳能等多种供电方式。
u 支持本地/远程云平台解算方式
u 支持可视化物联网监测预警平台或对接地灾灾害监测平台
三、技术参数
序号 | 参数类型 | 技术指标 |
1 | 定位精度 | 静态解算精度 平面：±2.5mm+0.5ppm 高程：±5mm+0.5ppm |
2 | 星频 | 四星七频：BDSB1/B2，GPSL1/L2，GLONASS G1/G2、SBAS:L1 |
3 | 通讯网络 | 4G 全网通通信模块，支持移动、联通、电信全网全频 |
4 | 工作温度 | -20℃～＋65℃ |
5 | 工作湿度 | 0%RH～99%RH， 无凝结 |
6 | 防护等级 | IP68 |
7 | 配置接口 | 具有RS232 |
8 | 供电 | DC5-35V |
9 | 供电方式 | 太阳能供电系统 |
10 | 功耗 | <2W |
11 | 接口 | RS232/RS485接口 |
12 | 内置传感器1 | MEMS倾角传感器 |
13 | 内置传感器2 | 温湿度传感器 |
14 | 数据记录 | 内存32GB，支持拓展 |
15 | GNSS天线 | 相位中心误差：优于±2mm 水平面覆盖范围：0°~360° 阻抗：50Ω 防护等级：IP67 工作温度：-40°~＋85° 工作湿度：0%RH~99%RH，无凝结 |
四、安装注意事项
1、根据实际现场安装要求，确定设备安装位置；
2、安装位置尽量同时配备避雷设施，以免遭到雷击；
3、安装过程中根据实际安装情况决定是否另加保护；
4、产品使用时不得随意自行改动产品，若有更改需求，请与厂商联系。
5、注意接收机工作的环境应远离大功率电磁发射设备

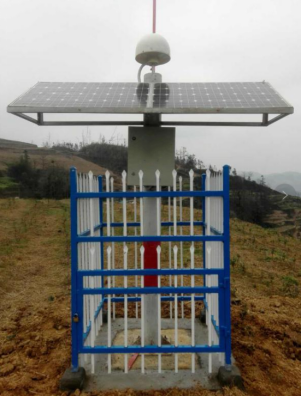

五、GNSS监测站组网
