产品概述：

翻斗式雨量传感器适用于水利、气象、水文站、农林、国防、高速公路、铁路等有关部门用来测量液体降水量、降水强度、降水起迄时间。

（一）主要技术指标

（1）承水口径：Ф200+0.6mm  外刃口角度45°

（2）测量降水强度：0mm/min-8mm/min,10mm/min可以工作

（3）分辨力：0.5mm（15.7ml；精度可选）

（4）误差：±3%（室内静态测试，雨强为2mm/min）

（5）输出信号：单干式舌簧管通断；双干式舌簧管通断，常态时一通一断。

（6）工作温度：0~55℃；工作环境湿度：90%RH，40℃（凝露）

（7）贮存温度：－10℃~50℃

（8）开关容量：DC，V≤12V，I≤500mA

（9）平均无故障工作时间：≥50000小时

（10）仪器体积：直径×高为ф265×391mm

（11）仪器净重：3kg

（二）结构原理

本传感器结构原理（见后页图）简介如下：

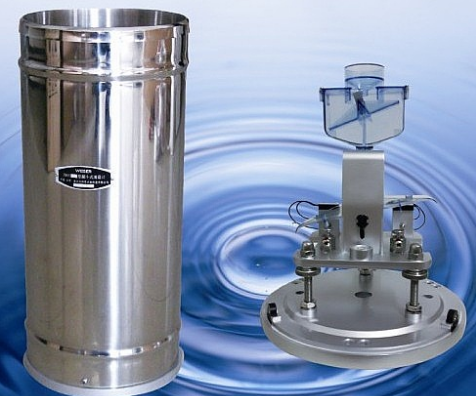

它是由不锈钢外护罩、塑料承水口、过滤网、漏斗、工作平台、磁钢、干式舌簧管、轴承螺钉、翻斗部件、限位螺钉、锁紧螺母、支架、底座、底脚、水准泡、电缆护套、接线端子等主要部分所组成。

承水口收集的雨水，经过上筒（漏斗）过滤网，注入计量翻斗—翻斗是用工程塑料注射成型的用中间隔板分成两个等容积的三角斗室。它是一个机械双稳态结构，当一斗室接水时，另一斗室处于等待状态。当所接雨水容积达到预定值（15.7ml）时，由于重力作用使自己翻倒，处于等待状态，另一斗室处于工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使两个干式舌簧管轮流通断。即翻斗每翻倒一次，干式舌簧管便送出一个开关信号（脉冲信号）。

这样翻斗翻动次数用磁钢扫描干式舌簧管通断送出脉冲信号计数，每记录一个脉冲信号，便代表0.5毫米降水，实现降水遥测的目的。
