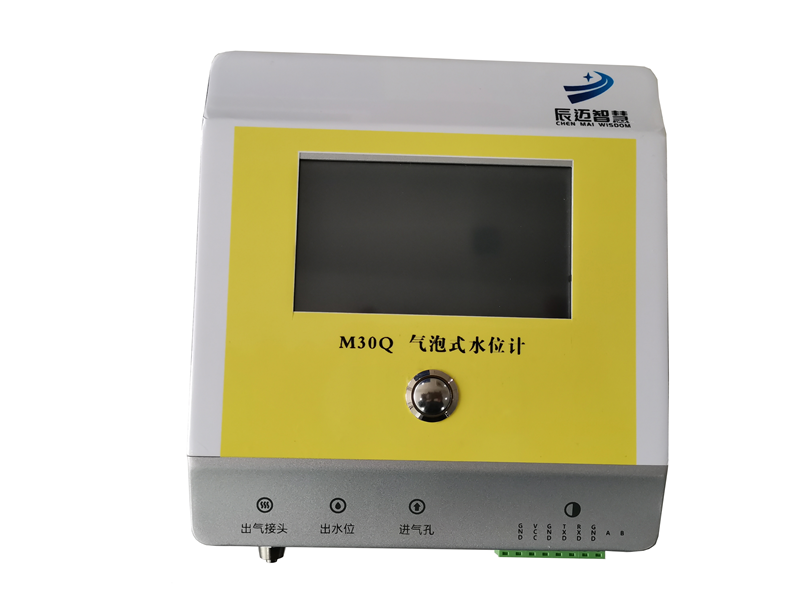

M30Q系列气泡式水位计是我司自主研发并生产的新一代高精度智能型气泡式水位计，产品执行GB/T11828标准，具有安装方便、高精度、高可靠性及非接触式测量、兼容性高、多种通讯接口等显著优点。本产品适合我国水质水情，特别适合中小河流水位监测，发电厂调压井水位、大坝上下游水位的测量：海洋、地下水水位的测量：化工、煤矿、污水处理、自来水厂等处的水位及液位的监测：适用于不便建测井或建测井费用昂贵的地区。产品取得生产许可和计量许可。

M30Q系列气泡式水位计具有以下特点：

l 内部集成嵌入式实时操作系统，监测到错误可自动重启

l 超高精度，全温度补偿，线性补偿，抗干扰、防雷设计

l 零点和基础高程可自由设置

l RS232/RS485/SDI12通讯自行选择

l 4.3寸彩色触摸屏显示界面，使仪表使用更为方便

l 定时测量，测量和采集时间可自由设定

l 主机参数自由设定，并带上位机界面软件

l 超大容量的历史数据存储，数据存储量可达50万条

l 带有超量程报警功能和断电信息存储功能

l 100%水质密度可调，适合全国各地各种水质高度测量

l 超低功耗，更适合于电池系统供电

兼容市场上常见厂家的水位采集协议

二、主要技术指标

三、工作原理

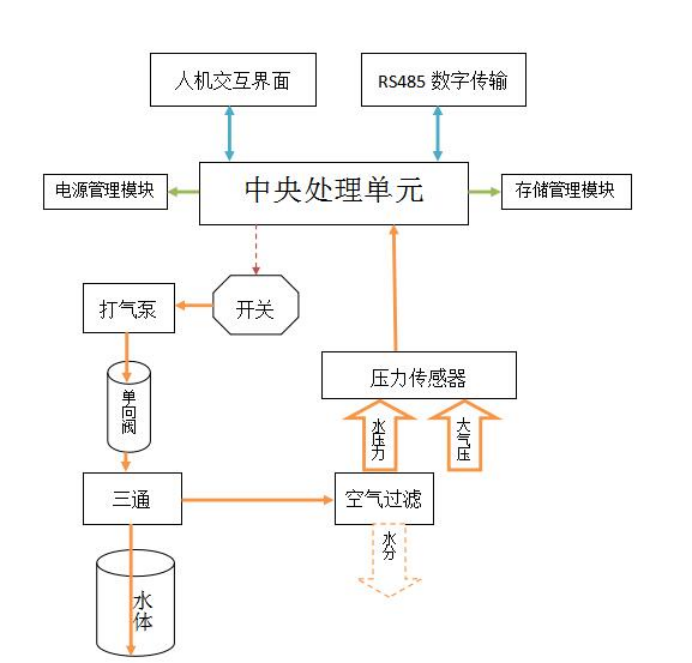

自然空气通过空气过滤器过滤、净化后，进入气泵。空气经气泵压缩，产生气压，通过单向阀快速流向气室，气体分两路分别向压力控制单元中的压力传感器和通入水下的通气管中扩散，当气泵停止工作时，单向阀闭合，水下通气管口被气体封住。从而形成了一个密闭的连接压力传感器和水下通气管口的空腔。根据气体分子动理论可知，密闭的气体容器内各处的压强相等，气管底部承受的压强与压力控制单元的传感器处压强相等，用此压强减去大气压强，即可得到水的净压力，通过一系列的换算和修正便可得出测量的水位。

四、使用及其操作

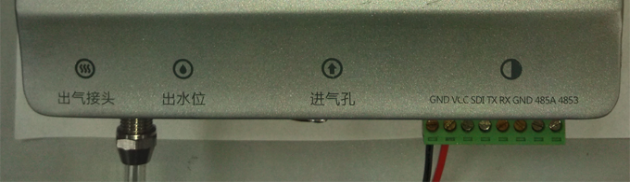

1、水位计接口说明如下图所示

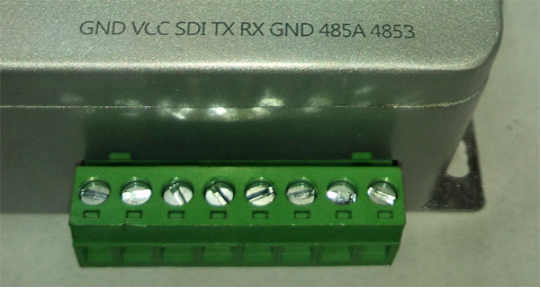

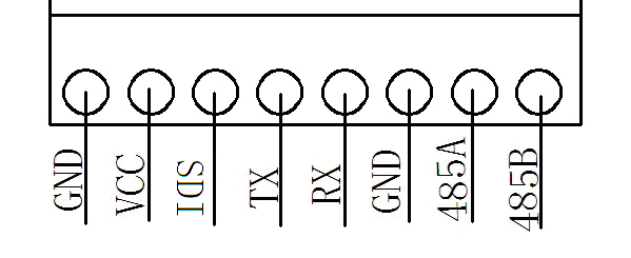

8-PIN端子排引脚详细描述如下表2所示

注意：由于触摸屏开启耗电会增加，在客户无特别说明的情况下我们只开启RS485接口，可兼容多种协议。屏平时是关闭的，需要显示时按下按钮即可打开。

2、操作面板界面说明

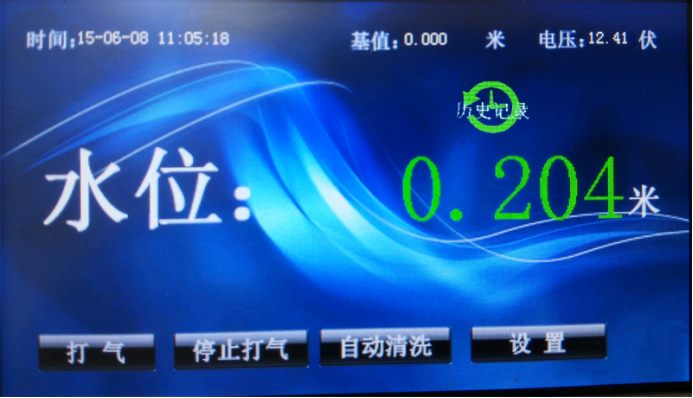

当按键按下后，屏首先进入开机动画准备数据，间隔数秒后进入主界面。主界面如下图所示：

一般情况下不需要进行操作，需要注意的是第一次安装好后需要点击《打气》按钮把气路打通，这样才能立刻测出真实的水位值。

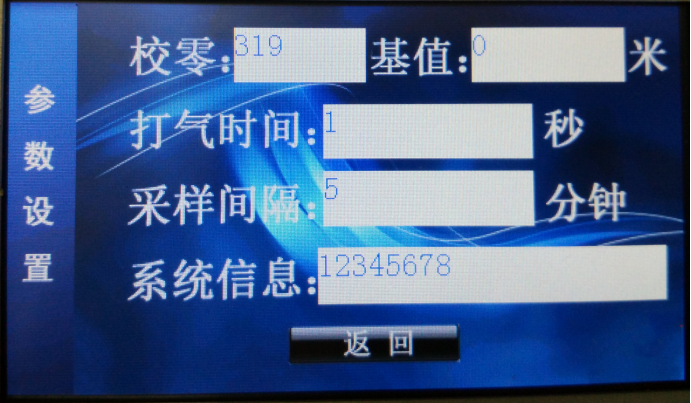

如需要进阶设置，点击设置按钮后弹出输入密码按钮，用户密码默认为666666，出厂设置密码不公布，出厂设置中参数设置不当会影响到水位准确性。

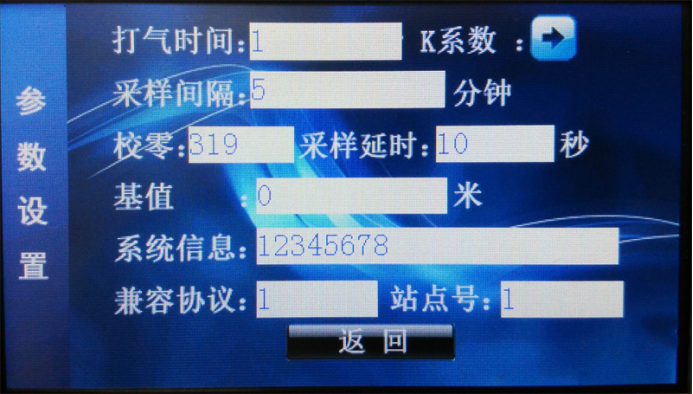

 当输入密码正确返回后会进入如下界面：

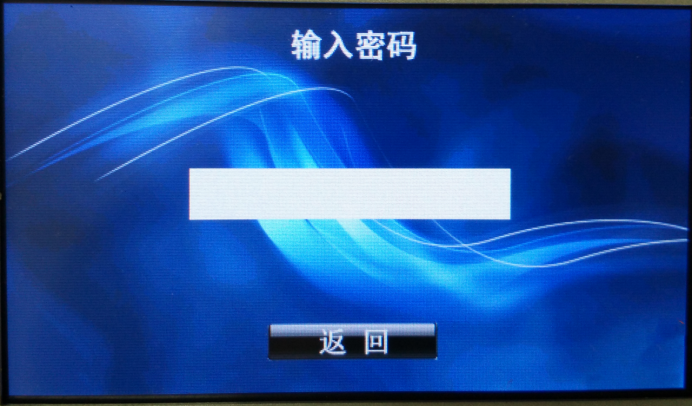

如果输入的出厂设置界面的密码弹出如下界面：

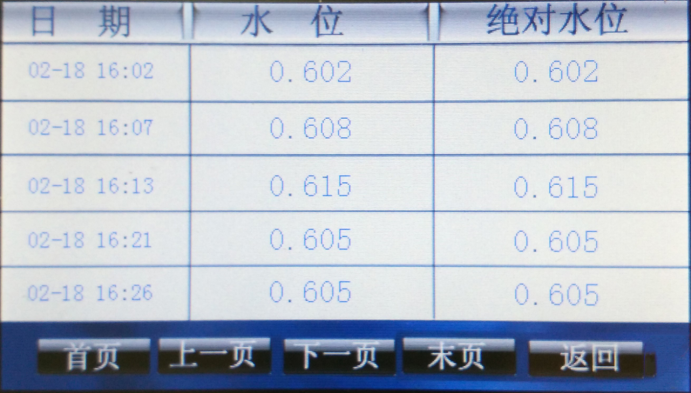

需要查看历史记录请点击历史记录图标进入历史记录界面，记录的最小间隔为每五分钟，最多可显示两年半的记录。

全触摸屏，参数可点击相应位置后用弹出的键盘输入。

3、通讯协议

1. 请下载气泡式水位计通讯协议.pdf，为标准的MODBUS-RTU协议。

五、故障分析及其排除

六、售后服务指南

1、售后服务承诺书

我公司本着顾客是上帝的原则。把精诚服务凝聚在顾客身上，作为公司文化之一。在确保设备的先进性，可靠性和稳定性的同时不断改进服务质量，从售后服务和技术服务等方面保证顾客使用我公司的产品后，能得到最好的服务和最快的技术支持。

首先，我公司将组织多名有技术、有经验的维护人员，能及时处理、排除设备的故障。定期对设别进行维护，提供技术参数。

其次，我公司将及时响应用户提出的售后服务要求，同主要元件厂商一起构筑完善的售后服务保障体系，从而保证设备在保修期内和保修期后都能正常使用。

2、售后服务保证期

2-1.我公司所有产品在未特别申明的情况下，自安装完之日起免费保修一年。

2-2.质量保修期满后：提供无限期免费技术咨询服务。

2-3.在汛期使用频繁期，产品保修期内出现的产品质量问题在现场无法修复的情况下，可将需修复的仪器返回我公司进行维修，我公司将重新提供一台新的样机代替使用，确保正常工作，待产品修复后换回原样机。

2-4.保修期内，所有维修服务费用均不再收取。

2-5.有下列情况之一者不属于保修服务范围之内，但本公司可提供有偿维修服务：

2-5-1.未按说明书和有关要求进行安装、操作使用出现的故障。

2-5-2.因保管不善、使用不当及人为的原因造成的损坏。

2-5-3．非专业人员修理造成损坏或用户自行拆开仪器造成的损坏。

2-5-4.与订货合同型号、订货号不符的产品。

2-5-5.因不可抗拒力或非常情况下造成的损坏（如火灾、水灾、雷电、天灾、公害、异常电压等）

七、开箱及检查

1、开箱后，按装箱单（下表所示）的内容检查文件和附件是否齐全。

2、观察水位计是否因运输而产生损坏等现象，以便妥善处理。
