产品简介

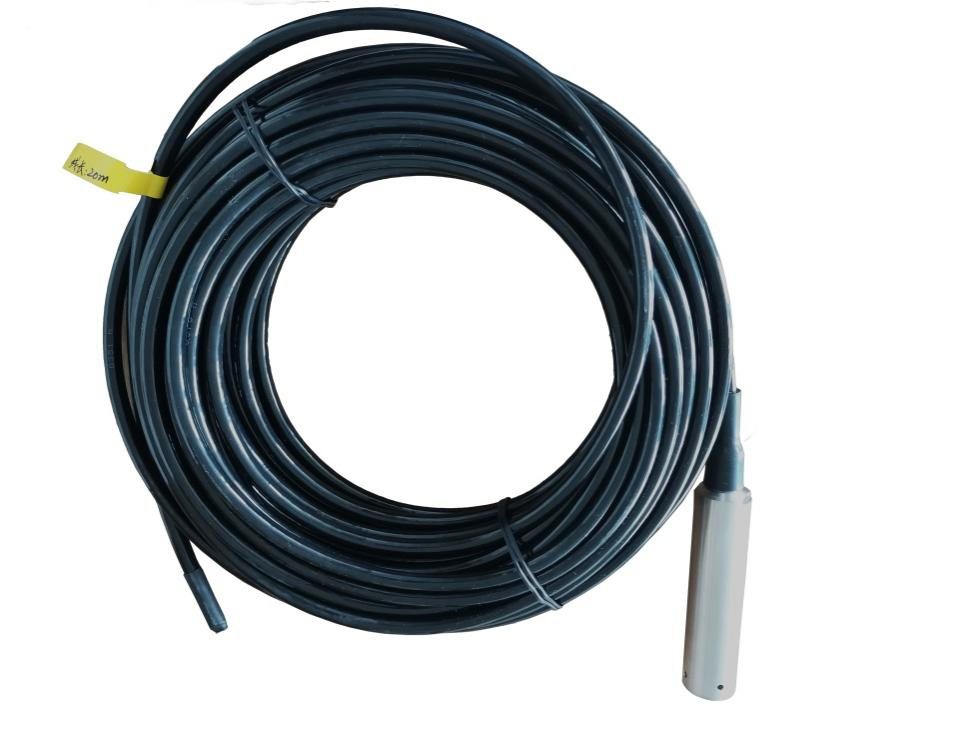

M30H 型智能液位变送器是一款全不锈钢结构设计全密封投入式智能化液位测量仪表。该产品选用高性能的处理芯片、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，可满足各种复杂的应用需求。

该产品可广泛应用于水利、环保、水务等信息化建设领域，如灌区、水文、水资源、水环境、水污染、山洪灾害、水库、大坝安全的远程测控领域。

产品特点

u 4～20mADC两线制电流输出；

u RS485通讯接口或HART?协议(可选)；

u 采用数字温度补偿及非线性修正技术；

u 支持组网应用；

u 全不锈钢结构设计，体积小，重量轻

u 特殊要求可定做，适应各种场合应用

产品规格

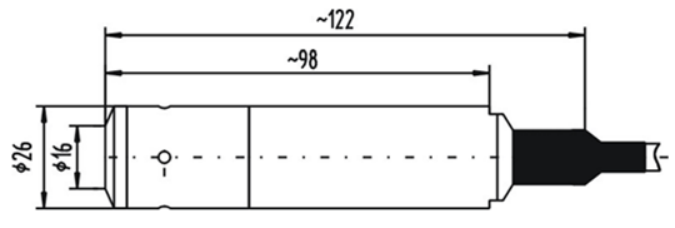

外形结构

电气连接

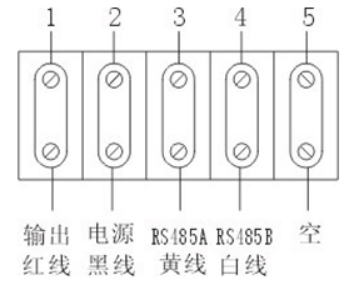

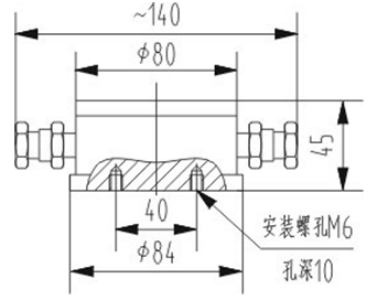

变送器与外部通过电缆或接线盒进行电气连接

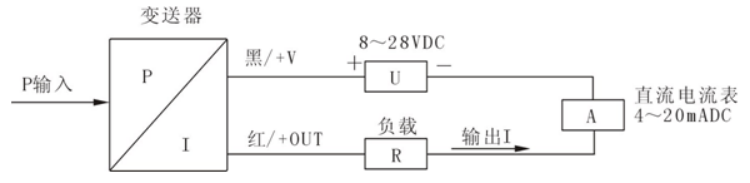

a)、二线制4～20mADC输出电气连接方法如下图所示。

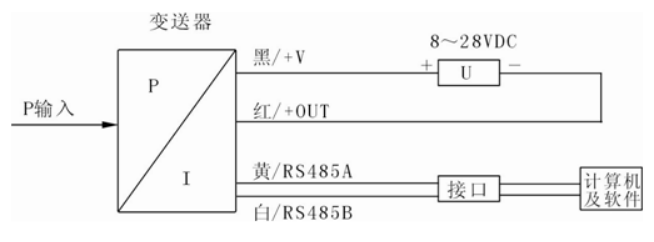

b)、RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。

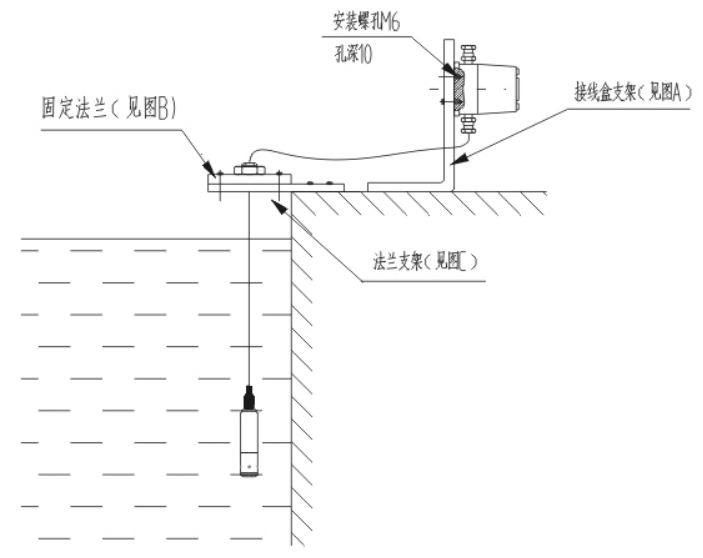

典型应用
