产品简介

渗压计又名孔隙水压力计，是一款全不锈钢结构设计全密封投入式智能化压力测量仪表。该产品选用高性能的处理芯片、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度渗压测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入使用。一体化的结构和标准化的输出信号，可满足各种复杂的应用需求。

该产品可广泛应用于水利、环保、水务等信息化建设领域，如灌区、水文、水资源、水环境、水污染、山洪灾害、水库、大坝安全的远程测控领域。

产品特点

u 4～20mADC两线制电流输出（可选）；

u RS485通讯接口 (可选)；

u 采用数字温度补偿及非线性修正技术；

u 支持组网应用；

u 全不锈钢结构设计，体积小，重量轻

产品规格

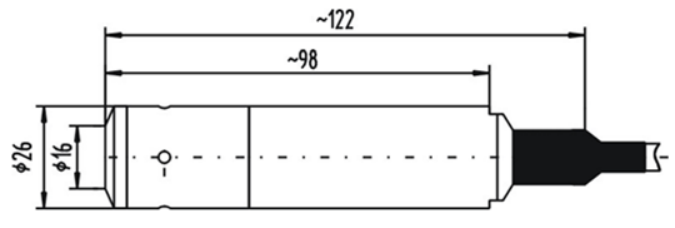

外形结构

电气连接

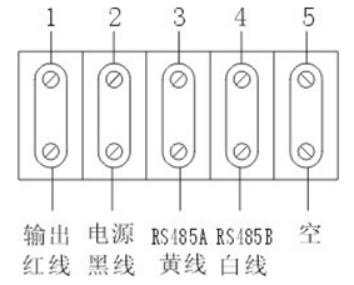

变送器与外部通过电缆或接线盒进行电气连接

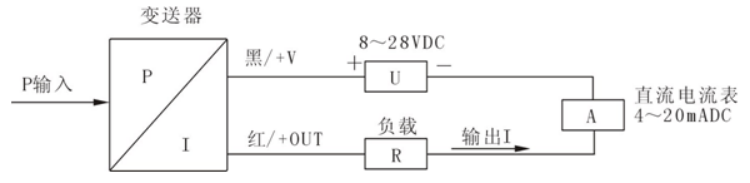

a)、二线制4～20mADC输出电气连接方法如下图所示。

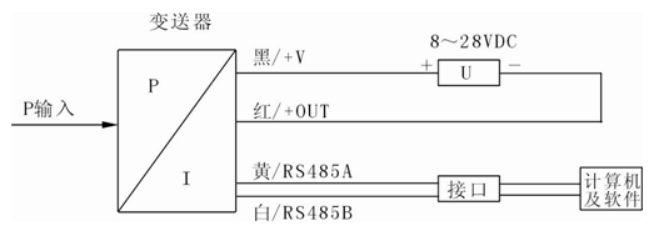

b)、RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。

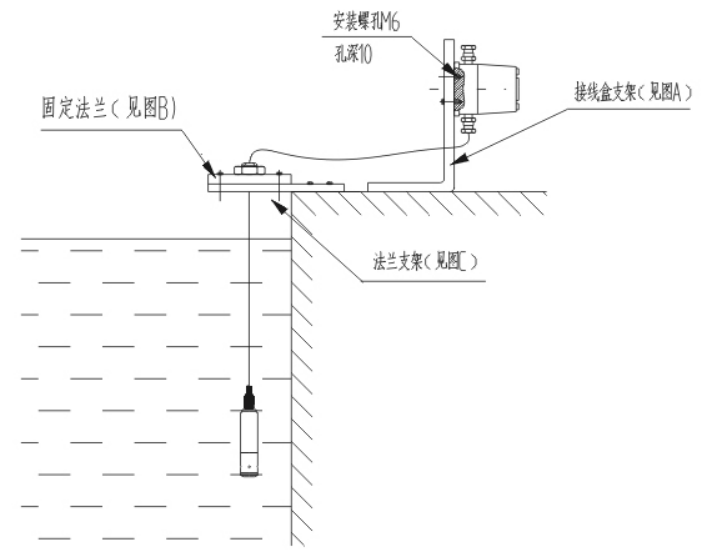

典型应用
