M30B-C3型雷达水位计

使用说明书

一、产品简介

1.1. 产品概述

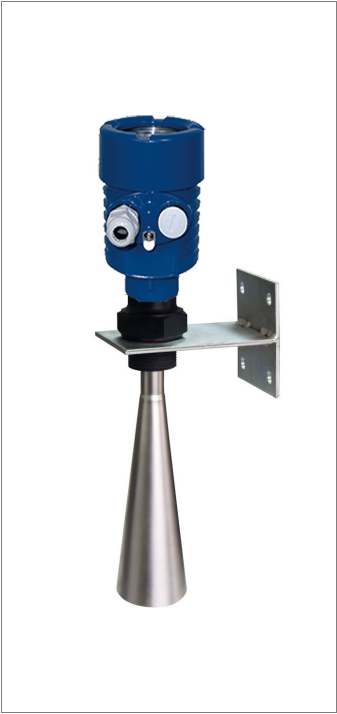

M30B-C3型雷达水位计基于精确时间测量的电磁波测距技术 。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

雷达水位计，是工业测距雷达在水位测量领域的创新应用，实现了水位计向高精度（毫米级），大量程，高可靠，安装简便，免维护的技术跨越。

雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。

1.2. 主要组成及适用范围

雷达水位计组成主要包括:发射机、发射天线、接收机、接收天线，信号处理以及变送单元。还有电源设备、数据录取设备、抗干扰设备等辅助设备。

雷达水位计适用于江河水库水位、明渠水位、水库坝前，坝下尾水水位监测，也可用于山洪、防汛、调压塔（井）水位监测 等水利水文场合。

1.3. 产品选型

       M30B-C3：0~30米量程；

       M30B-C7：0~70米量程；

二、产品详述

2.1. 功能特点

1） 全天候，高频微波测距技术，

2） 抗干扰能力强，不受温度、湿度及风力影响

3） 传感器高精度

4） 无人值守，连续在线采集

5） 无机械磨损、非接触测量

6） 测量与水质无关，不受浮冰等漂浮物影响

7）不需要防浪井，水流对测量无影响

8）可选太阳能供电

9）成本低，安装维护简单，寿命长

2.2. 技术参数

2.3. 接线定义

导线类型：建议使用国标0.5mm²四芯屏蔽水工电缆

2.4. 结构尺寸

三、安装与调试

3.1. 安装方式

1)水位计安装必须有牢固基础。可以是立杆，直壁河堤距离大于30CM，

  斜坡河堤应保证天线位于干流上方；

2)水位计天线口，到测量水面区域，不得有干扰物，应避开航道安装；

3)水位计喇叭口天线，需要垂直于水面安装；

4)电缆走线管，可以用PVC管，镀锌钢管等。

3.3. 调试步骤

 1）对安装好的水位计进行正确接线，请参照2.3接线定义；

    接线完成后，务请锁紧防水接头！

  2）接通电源， 进行必要的参数设置：

     通信线RS485 通过转换模块与电脑相连，

     按照通信协议，使用调试软件查看或设置本机地址；

     也可以从面板直接查看和设置本机地址，使用ADDR按钮；

  3）连接采集单元（如RTU，PLC等），进行水位测量和采集。

  4）调试完成后，请务必旋好上盖！
