用途和性能：

  渗压计测量原理：根据压力与水深成正比关系的静水压力原理，运用水压敏感集成元器件做的压力式孔隙水压计。当传感器固定在水下某一测点时，该测点以上水柱压力高度加上该点高程，即可间接地测出孔隙水压力大小；核心在于压力式敏感集成元器件；另外并且内置温度传感器，对外界温度影响产生的变化进行温度修正；每个传感器内部有计算芯片，自动对测量数据进行换算而直接输出物理量，减少人工换算的失误和误差；全部元器件进行严格测试和老化筛选，尤其是高低温应力消除试验，增强弦的稳定性和可靠性；另有三防处理，保证在长期恶劣环境中高成活率的问题；

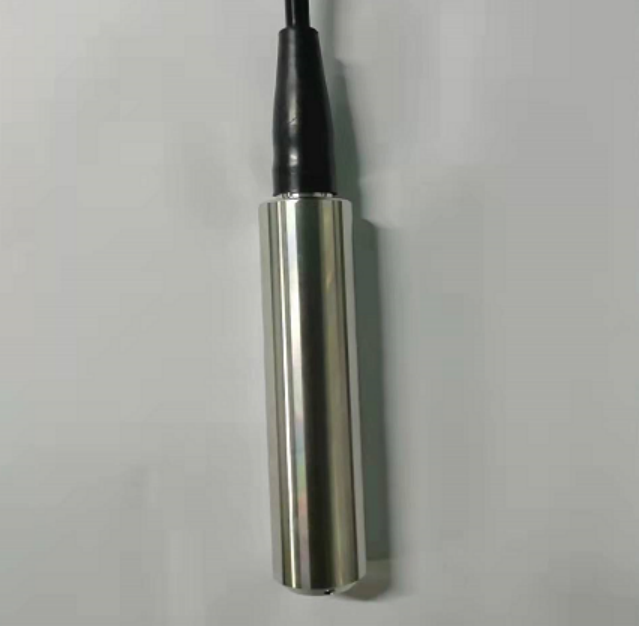

  渗压计是一种测量路基、大坝等渗水压力的数字式传感器，由水压力计、透水石等部件组成，适用于不同地质层面的渗水压力测量，可进行长期监测和自动化测量。其安装采用成型后再钻孔埋入的方式, 即在观测处钻孔，将渗压计埋设于土体内。

主要技术指标

1．型    号：HG-SY系列

2．量    程：0.1MPa～3MPa

3．分 辩 率：≤0.025% F.S

4．精度：≤0.01%FS

5.非线性度:≤0.5%FS

6．外型尺寸: 定制

7．使用环境温度:－20℃～+80℃

8．最大承压：1.5MPa(相当于水深150米)

9．防护等级：IP68

10.直径：25mm

安装方法：

（1）渗压计安装前检验：首先，仔细阅读渗压计与测试仪说明书，了解渗压计具体参数，熟悉 测试仪使用操作；再将渗压计与测试仪连接，按测试仪“开/关”键开机进行测量，检测渗压计是否工作正常；检查安装杆、安装杆等径接头、安装套筒是否齐全。检查传感器数量及导线长度是否正确。以确定传感器在运输过程中是否损坏或丢失。

（2）安装时间确定：一般原地面上部填筑垫层300mm以上，清理好场地后，选择无雨、雪天气进行钻孔预埋安装。

（3）布点：根据设计方案进行测量，确定好渗压计安装孔位。每孔间隔埋设2-3个渗压计。每个观测断面渗压计一般需分4-5个钻孔埋设。

（4）成孔：在预埋位置要求钻孔，孔径大小以>∮80为宜，钻孔偏差应小于1.5%。并无塌孔、缩孔现象存在，软土层应以泥浆护壁，钻孔至拟埋底部渗压计拟埋标高以上0.2-0.3米的深度。若有塌孔或缩孔较快现象，必须先下套管再进行钻孔。套管深度应大于缩孔或塌孔部位深度。

（5）安装前辅助工作：准备好晒干的粘土球，以便安装渗压计后用以填充钻孔, 根据渗压计埋设深度，准备好安装渗压计时所需的安装杆、安装杆等径接头、安装套筒、定位销（与销孔直径相符的保险丝）、∮50PVC钢丝软管、适当导线长度的渗压计、一桶清水。把将要埋设的渗压计浸泡入清水中。现场预装，熟练安装过程，用卷尺对安装杆进行测量，确定安装杆数量，其总长应大于渗压计拟埋深度0.5米。

（6）安装：先把将要装入钻孔底部的渗压计从清水中提出，进行调零。并作好记录，存档。

A：将渗压计连接好测试仪进行测量，

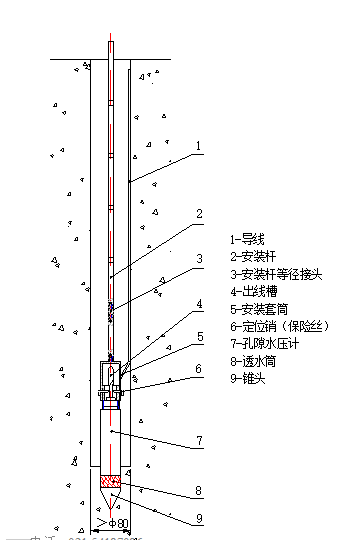

B：调零，手工记录好渗压计编号、零点时温度。C：用测试仪对整个安装过程进行监测。在整个安装过程中，渗压计埋设深度由安装杆长度准确控制。首先将渗压计装上安装套筒，装好定位销、连接安装杆，将渗压计下放到钻孔中，待安装杆杆顶离孔口高约200mm时停住，用等径接头加长安装杆，再继续下放，直至渗压计安装到孔底，用人工或钻机缓慢加压安装杆顶部，将渗压计压至埋设深度，此时定位销脱落，再将安装杆退出钻孔。（注意：在渗压计安装过程中，安装杆绝不允许转动，因为安装杆转动容易使渗压计测试导线绕在安装杆上，在退出安装杆时，可能会将渗压计随安装杆带出钻孔，或拔断渗压计主体与导线部位的连接。导致埋设失败而损坏渗压计。（附孔隙水压计安装示意图，渗压计安装示意图类同）退出安装杆后，观察测试仪数据显示，确定渗压计安装后工作是否正常。记录好渗压计埋设深度、段面里程、测点编号、现场埋设安装人员、日期、天气。

D：将准备好的干粘土球以逐个投入的方式投入钻孔中，干粘土球每填深1米左右，便用木头压实，填充钻孔至第二个渗压计埋设位置以上300mm处，若孔内有套管且套管深度大于第二个渗压计埋设位置，在泥球填至套管底部以下300mm处时，将套管用钻机拔出，至第二个渗压计埋设标高以上500mm处，再回填至预定位置。

E：将安装杆重新进行测量，总长应大于第二个渗压计埋设深度0.5m。把多余的安装杆放置一边，依照前一个渗压计埋设方法，对渗压计进行调零、安装，并记录好渗压计的编号、埋设深度、埋设安装人员及埋设时间。回填钻孔。直至该孔渗压计埋设完备。

（7）保护：埋设安装好该断面渗压计后，将渗压计测试导线集中套上PVC钢丝软管进行保护，并挖槽将PVC钢丝软管从一侧引出路基，制作好相应标示牌，插在渗压计导线布置部位，以作标示。并安排专职人员负责看管，以防渗压计导线因施工或自然因素而破坏。
