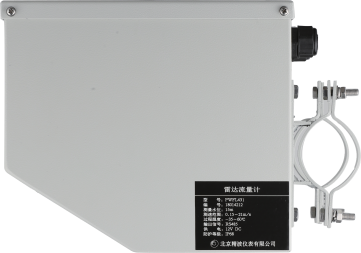

雷达流量计
—
水利仪器仪表 - 水文监测
一、产品简介
雷达流量计是-种采用微波技术的水位流速探测仪器，结合了成熟的雷达水位计和雷达流速仪的测量技术，主要应用于江河、水库闸口、地下水道管网、灌溉渠道等明渠水位流速测量。该产品可有效地监控水位流速流量变化状态，为监测单位提供准确的流量信息。
二、主要性能
（1）基于先进的26GHz高频脉冲雷达的水位测量技术，和成熟的24GHz平面雷达多普勒
微波流速测量技术，高可靠性，高精度，高分辨率；
（2）非接触式测量，不易受污水腐蚀，不受泥沙影响，甚至可用于有污染物或沉淀物
的复杂水环境；
（3）超低功耗，超低工作电流和值守电流，更适应太阳能供电的无人值守站点；
（4）雷达天线方向性好，波束角小，能量集中，具有更强的抗干扰性，大大提高了测
量精度和可靠性；
（5）盲区小，波长短，采用成熟的脉冲工作方式，发射功率极低，对人体和环境无害;
（6）防水防雷设计，适用于各种极端天气环境，全天候稳定工作；
（7）有指令采集和间隔采集两种工作模式；
（8）标配Modbus两种通讯协议，兼容国内外大部分RTU通讯协议，可定制通讯方式，
组网方便，具有PWRV485及Modbus两种通讯协议；
（9）外观小巧，安装方便，易于维护。
三、技术参数
HC-LD9060 | 基本参数: 供电电流：100mA（工作），<1mA（休眠） 工作电压：12V 运行温度：-35℃～60℃ 存储温度：-40℃～60℃ 野外防护等级：IP68 工作湿度：≤95% 采集间隔：5S～24h可设置 数字接口：RS485（可标配Modbus） 接线口：M20×1.5 2个 |
水位参数： 水位分辨率：±3mm 水位雷达频率：26GHz 水位雷达天线类型：平面微带列天线 水位雷达天线结构：密闭天线，防露，防凝结构 水位雷达波束角：10°×10° | |
流速仪参数： 流速测量范围：0.15～21m/s 流速分辨率：1mm/s 流速雷达发射频率：24GHz 流速雷达天线结构：密封天线，防露，防凝结构 流速雷达波束角：12°×12° 水面距离：0.5～35mm |
五、应用领域
（1）江河、湖泊、水库闸口、河道等自然水域水文监测。
（2）用于灌区主干渠、支渠等明渠流量监测。
（3）城市内涝道路积水、防洪防汛、地下管网等水位流量监测。
（4）城市供水、排污监测、流量计量、入排水流量监测等。
