一、双壁波纹管的安装施工程序
开槽一下管一连接一闭水一回填(执行CECS164: 2004和CECS122: 2001技术规程)
◆管道的开槽
1、管道应敷设在原状土地基或开槽后经处理密实的地基上。管道在车行道下时,管顶覆土厚度不宜小于0.7米。沟槽宽度,宜按管外径加0.5m确定。
2、当管道穿越铁路、高等级道路路堤及构筑物等障碍物时,应设置钢筋混凝土、钢、铸铁等材料制作的保护套管。
3、雨季施工,应尽可能做到成槽快,回填快。一旦泡槽应将水排除,把受泡的软化土层清除,换填砂石料或中粗砂。
4、管道采用砂垫层基础。对一般的土质地段,基底中只需铺一层厚度为10cm的砂垫层;槽底处在地下水位以下时,宜铺垫一层厚度为20cm砂砾基础。
◆管道的下管、连接
1、承插口管安装应将插口顺水流方向,承口逆水流方向,由低点向高点依次安装。
2、管道安装可用人工安装。管道长短的调整,可用手锯切割,但断面应垂直平整。
3、接口作业时,应先将承口(或插口)的内(或外)工作面清理干净,套上橡胶圈,检验胶圈是否配合完好,并涂上润滑剂,将插口端的中心对准承口的中心轴线就位。
4、插口插入承口时,可在管端部设置木挡板,用撬棍使被安装的管道沿着轴线慢慢插入承口内,逐节依次安装。对于400mm以上的管道可用缆绳系住管道用手动葫芦等提力工具安装,严禁用施工机械强行推顶管插入承口。
二、产品规格

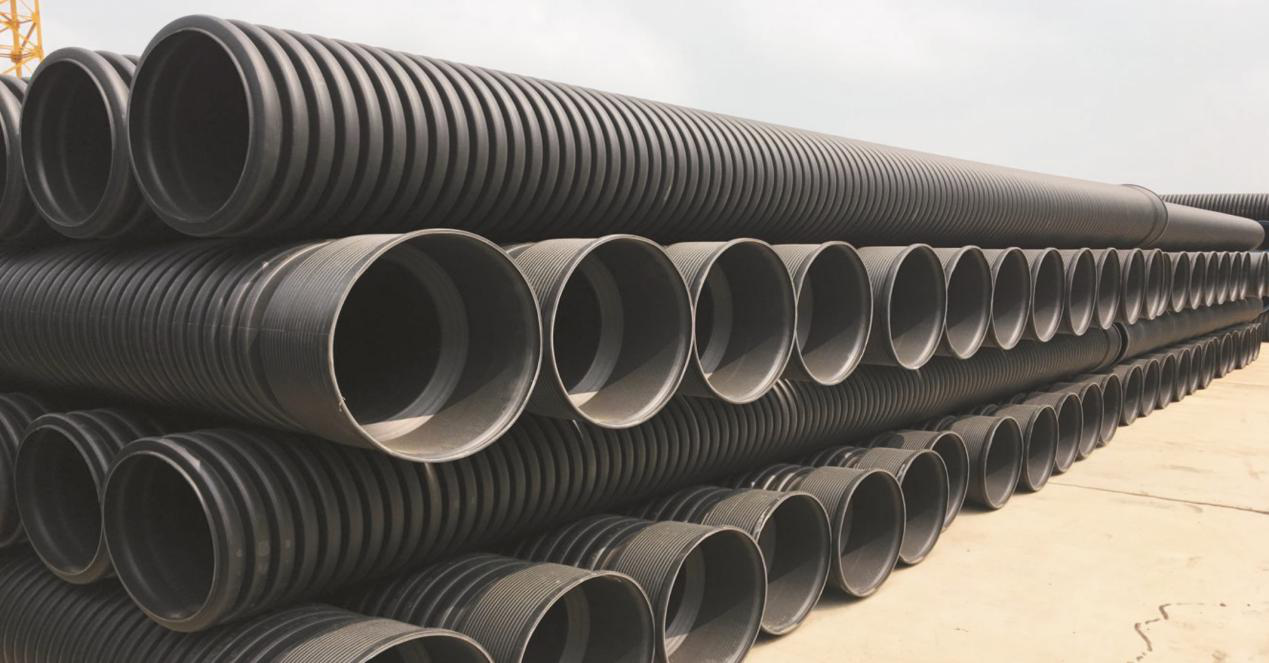

HDPE双壁波纹管产品规格 单位:mm | |||||
公称内径 DN/ID | 外径 DN/OD | 最小平均内径 dim,min | 最小层压壁厚 emin | 最小内层壁厚 e1,min | 接合长度 Amin |
100 | - | 95 | 1.0 | 0.8 | 32 |
125 | - | 120 | 1.2 | 1.0 | 38 |
150 | - | 145 | 1.3 | 1.0 | 43 |
200 | 226 | 195 | 1.5 | 1.1 | 54 |
225 | - | 220 | 1.7 | 1.4 | 55 |
250 | - | 245 | 1.8 | 1.7 | 64 |
300 | 342 | 294 | 2.0 | 1.7 | 64 |
400 | 460 | 392 | 2.5 | 2.3 | 74 |
500 | 574 | 490 | 3.0 | 3.0 | 85 |
600 | 692 | 588 | 3.5 | 3.5 | 96 |
800 | 921 | 785 | 4.5 | 4.5 | 118 |
1000 | - | 985 | 5.0 | 5.0 | 140 |
1200 | - | 1185 | 5.0 | 5.0 | 162 |
三、物理性能
项目 | 要求 | 试验方法 | |
环刚度 | SN4 | ≥4 | GB/T9647-2015 |
SN8 | ≥8 | ||
SN12.5 | ≥12.5 | ||
SN16 | ≥16 | ||
冲击性能(TIR)/% | ≤10 | GB/T14152-2001 | |
环柔性 | 试样圆滑,无反向弯曲,无破裂,两壁无脱开 | GB/T9647-2015 | |
烘箱试验 | 无气泡,无分层,无开裂 | GB/T19472.1-2004 |
