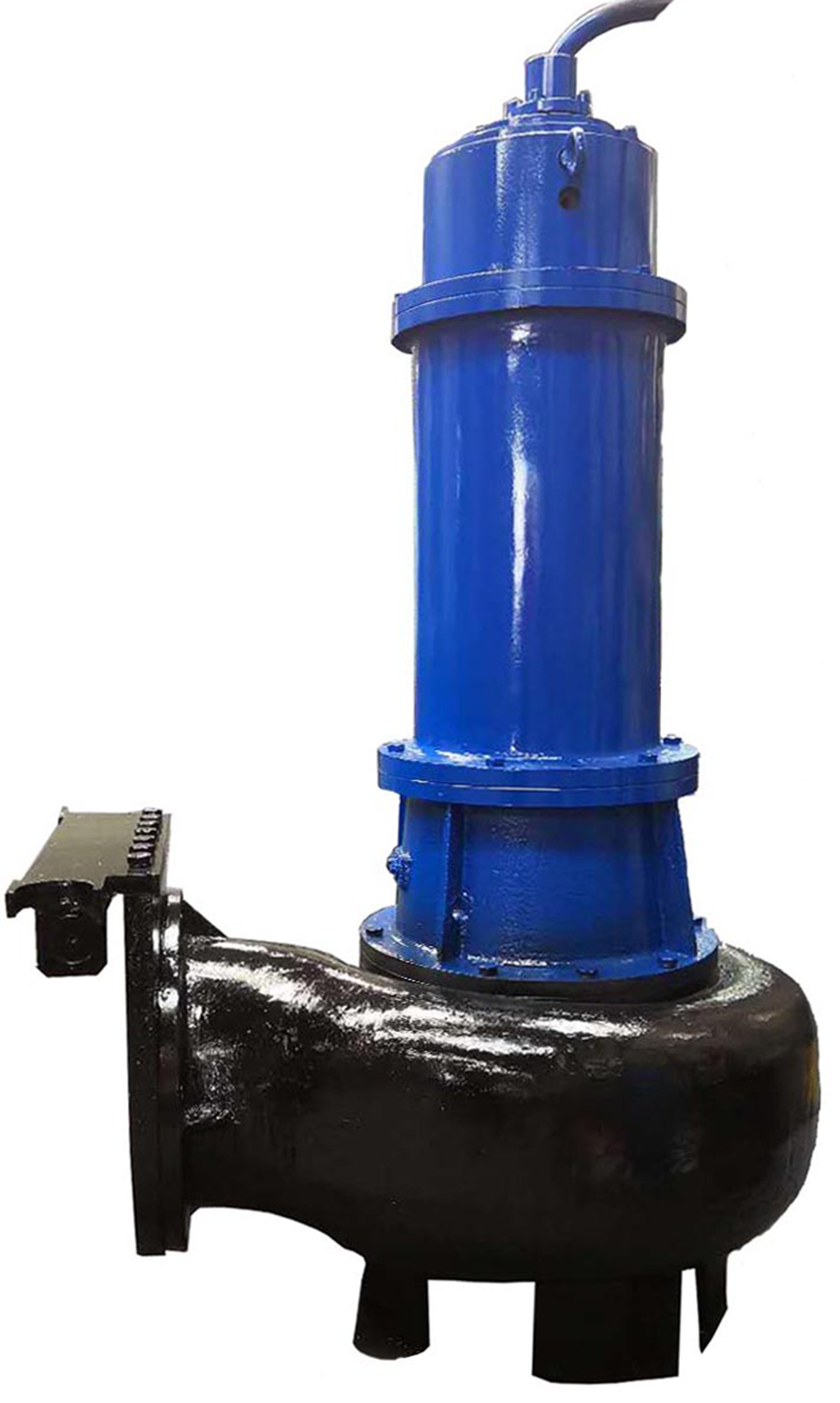

潜水排污泵概述

QW系列潜水排污泵主要适用于输送城市生活污水、工矿企业污水、泥浆、粪便及纸浆等，还适用于循环给排水及其它用途。

● 产品特点

1、机电一体化，可实现远程监控和自动操作。

2、离心式叶轮，无堵塞、防缠绕，能抽送含少量固体颗粒及长纤维的污水；

3、高效节能；

4、可配耦合装置或弯管，安装维修方便。

本产品执行JB/T5118-2001《离心式潜污泵》和CJ/T3038-1995《潜水排污泵》标准。

● 使用说明

1、介质温度：0℃～40℃，环境温度：-18℃～40℃；

2、介质类型：工农业输送水、城市给水、轻度污水：

1）PH值为4-10；   2）介质中固相物的容积比在4%以下；

3、抽排最低水位：按产品样本中的要求，确保满足最低运行水位；

4、电机的冷却：输送介质直接冷却；

5、使用环境：请不要在易燃、易爆的环境下使用；

6、工作电源：三相交流、电压380V、频率50Hz。

1、耐磨环 泵壳和叶轮之间装有易于更换的耐磨环。

2、泵壳 泵壳为单蜗壳型，分布于叶轮周围收集液体。过流表面光滑，通道端面大，效率高，不易堵塞。

3、叶轮 叶轮采用铸铁整体铸造而成；叶片式或流道式大通道叶轮，具有较强的抗缠绕和抗堵塞性能，并经过动静平衡试验，运行平稳。

4、油室 油润滑并冷却机械密封，在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高。

5、轴密封 采用两套双端面或多套单端面独立的机械密封（视泵的结构而不同），使电机与泵密封隔离；多重密封保险，提高了可靠性。

6、轴承 采用滚动轴承，能承受所有的轴向和径向载荷，并完全与泵所输送的介质分开。

7、泵/电机轴 泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小绕度，运行时振动小，密封和轴承寿命更长。

8、电机 高性能鼠笼式感应电机，设计制造符合GB755标准。绝缘等级为F级。

9、检测装置 潜污泵装有多道监测保护装置，可把引线引至电控箱。保护装置有：过载、缺相、泄露、超温、湿度、浸水保护等（视泵的机构不同而有所差别）
