1、产品概述

无负压智能给水设备由不锈钢管路、高性能水泵、不锈钢稳流罐、负压消除器、不锈钢连接件:电气控制部分 由信号采集传感器、传动元件变频器、中央处理器PLC、数值处理系统、人机对话界面触摸屏(可选)、远程通讯系统

(可选) 、外围控制回路和其他执行元件等。

2、使用环境

1、流量范围:5~3000m3/h;

2、压力范围:0~2.5MPa;

3、电机功率:0.37~280KW;

4、电源:380V ±10%;

5、环境温度:0℃~40℃;

6、相对湿度:温度20℃时,不大于90%;

7、海拔高度:不应超过1000m;

8、设备安装的地点,应无导电或爆炸性尘埃，无腐蚀，金属或破坏绝缘的气体或蒸汽；

9、电控柜的设置要求:

(1) 柜底应高出地面0.1m;

(2) 柜顶距屋顶(板项)的距离不小于1.0m;

(3) 柜后壁距墙面应有0.8m的通道;

(4) 管路系统应在最低处设泄水装置。

3、型号说明

(1) 无负压智能给水设备控制柜的型号说明

/

Y远程监控

结构型式

(无标识指一体式、W卧式罐、 G立式罐、X箱式)

显示面板类型(W威纶触摸屏、T文本显示)

变频器类型

(S西门子变频器、AABB变频器)

PLC类型

(S西门子PLC、MOMRONPLC、P上大PLC)

变频器数量

(一个(默认可以省略不写)、2个、3个......)

稳定泵的台数                (0无小泵、1带一台小泵)

启动类型                                                     (0手动控制直接启动、1手动控制星三角启动)

控制主泵的台数

(2一控二、3—控三)

单台主泵功率(KW)

无负压智能控制柜

企业名称代号

例:无负压智能控制柜，单台主泵功率为11KW，一控二，手动控制直接启动，无小泵，西门子PLC，带双变频ABB变频器，威 纶触摸屏,卧式罐，带PGRS远程监控功能。

型号表示为:MDW11/2002-SAW-WY

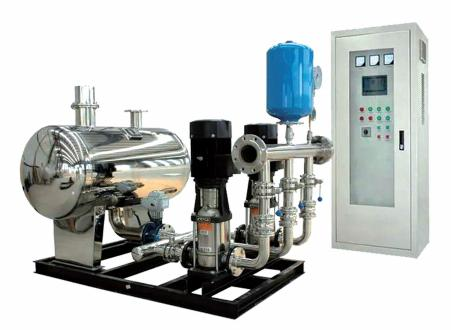

(2)卧式无负压智能给水设备

M      MDWW       24      72      600       W

无标识指一体式、W卧式罐、G立式罐

稳流罐直径(mm)

设备扬程(m)

额定供水流量(m3/h)

卧式无负压智能给水设备

企业名称代号

例:卧式无负压智能给水设备，额定供水流量为24m3/h,设备扬程为72m，卧式稳流罐直径为600。

4、设备的配置说明

1、向客户推荐性能价格比最佳的配置(标准配置)为:

(1) 优先采用两台泵配置(1用1备型) ,单台泵运转可满足 用户最大流量，并能在最大流量的变化范围内高效、低耗、 安全连续运转。两台泵24小时定时切换运转,避免备用泵 死水污染水质。功率7.5KW(含7.5KW)以下不配稳压泵。

(2)优先推荐选用克础不锈钢的高效立式多级泵,性价比 好、售后服务无忧。

(3)管件、阀门等全套采用食品级不锈钢材料。

(4)推荐选用世界一流品牌的变频器、可编程控制器(PLC) 及控制器等硬件和KCLW-ll高可靠软件组成的实用性强的 控制系统。

2、可供客户选用的配置:

(1) 可根据客户的要求配置“格兰富”或其它等国际品牌水泵。

(2) 可根据客户的喜好使用彩色或单色触摸屏人机对话的配置。

(3) 可根据客户需要选用ABB、丹佛斯、西门子等国际知名品牌的变频器和控制元器件。

(4) 可根据客户要求配置网络连接或远程监控系统。

3、根据不同客户群体的需要,可分为三种类型:

(1) 经济型

a、主泵和稳压泵均采用克础轻型立式不锈钢多级泵:

b、稳流罐为食品级不锈钢材质;

c、成套附件系统所有过流部件和阀门均采用不锈钢材质,连接件均为不锈钢卡箍式或法兰连接;

d、智能控制系统主要元器件:变频器为ABB,可编程控制器PLC为西门子或欧姆龙,其他元器件为国产优质品牌。控 制柜的显示系统为数显式的电流表和电压玩不电表。

(2)智能型

其配置如下:

a.主泵和稳压泵均为克础轻型立式不锈钢多级泵;

b.稳流罐为食品级不锈钢材质;

c.成套附件系统所有过流部件和阀门均采用不锈钢材质,连接件均为不锈钢卡箍式或法兰连接;

d.智能控制系统的显示系统由人机界面的触摸屏来显示，控制系统的主要元器件均为优质进口品牌。

(3)超高效型

其配置如下:

a.主泵和稳压泵采用配置高效节能的永磁电机、克础轻型立式不锈钢多级泵或国际品牌水泵; b.稳流罐和成套系统等同智能控制型配置;

c.智能控制系统,其所有元器件均为进口优质品牌,并且配置双变频器、远程监控、手机报警等一系列功能,控制系 统的显示部分用彩色触摸屏人机对话的配置。

5、MD-LW系列立式无负压智能给水设备工作原理

KCLW-I型立式无负压智能给水设备是指城镇供水管网串接水泵抽水加压供水的设备。该设备是由不锈钢稳流罐、 压力控制系统、流量监控装置、加压泵组、智能控制系统、不锈钢成套管路系统组成。其工作原理为:当设备启动 时，   稳流罐前的进水压力控制器和吸水口压力控制器及流量监控装置，时刻监测市政管网压力及流量情况，同时 设备为确保市政管网不产生负压，在现场调试时，根据当地市政管网要求，设定一个管网压力的安全下限值和最 小安全流量值。正常情况下、设备的进口压力和流量均

高于市政管网的安全下限，此时，设备充分利用管网压力，缺多少补多少，处于变频运行状态中。当压力控制器和 流量监测装置监测到市政管网压力和流量接近于管网安全下限值时，压力控制器和流量监测装置会及时给智能 控制系统发出指令，控制系统会及时令加压泵将正常运转的速度降下来，延时等待管网压力和流量的恢复，等待 过程中如果管网压力波动继续向下，低于管

网设定的安全下限值时，控制系统会根据压力控制器及流量监控装置发回的指令，迅速将限速运转的加压泵停止 下来。防止设备从管网中过量抽水，杜绝了产生负压的水流条件。在等待过程中管网压力恢复到安全下限值以上 时，设备会按照原有的运行方式运行。当市政管网进水压力与设备的出口压力相对一致时，   即设备处于供水低峰 或夜间无人用水时，设备休眠，通过旁通管直接供水。小流量供水时可利用缓冲罐来保压供水。随供水量的不断加

大，依次用稳压泵加压供水，在不能满足用水需要时唤醒主泵工作，满足用户用水需求。

6、MD-LW系列立式无负压智能给水设备的特点及优点

绝对确保管网安全

采用"根本不产生负压，而不是产生了负压再去消除”的智能化按制技术，自动控制水泵工况和水体流态，在满足 管网制约条件下连续运行，具有保证管网安全和运行稳定，不会超量取水更不会负压下抽水，不会使得管网供水 压力徒升徒降，不波及相邻用户的正常用水。特别是该项技术更好地抑制和控制‘瞬变流负压”的产生，避免了管 网压力振荡、冲击、回流等影响。

采用智能控制技术，使自控系统的动态特性品质精良，大大提高了供水平稳。确保水流稳定、连续、水体透明．不会 产生水流忽大忽小、溅射、喷气、喘震、水管振动噪声以及冷热水难调、含气浊水感、冲剧管路的浊水等现象。

安全可靠性高

高品质硬件和高可靠性软件构成的分散功能式控制系统，实现了无水流冲击、无电流冲击、软启动、软停止、平滑 调速、防超压、防水锤、无瞬间断水的台数切换、无频繁切换、电路通断无火花、仪表损坏及断线不失控等功能，保 证了设备运转安全可靠，故障率极低，可长时间免维修。同时故障自动诊断和自动处理技术可保障在无人工干预 下自动连续供水不间断。

节能最大化

水泵机组节能最大化是通过有效叠加管网压力，出水压力最优化设定，减少超流量出水以及提高水泵运转效率， 提高电机、变频器工作效率，提高功率因素等多项技术成果的综合应用和系统优化而实现的。与传统供水相比节 电更显著。

选型原则

无负压智能给水设备的选型是根据自来水进水量(由自来水管径、压力、长度等条件确定】、顾客实际用水量、建筑 物高度等数据来确定的,并遵循以下原则;

◇流量均按单位设计，设备型号为常用型号，还可根据客户特殊要求另行设计，设备的流量不包括备用泵流量。

◇大功率主泵选用给水泵休眠后小流量用稳压泵，根据需要可选稳压气压罐。

◇无负压罐可以根据客户的实际情况组合。

◇无负压罐调节容积(v调) 应按其进水量和出水量的变化曲线经计算确定，资料不足时，应按下式计算：

v调=Qx△T式中: V调无负压罐调节容积(m3);

Q设计流量( m3/h);△用水高峰时的持续波动时间(h),一般取△T=3~5min。

8、应用范围

1、新建住宅小区及楼宇等生活用水；

2、已建有水池、水箱的供水系统为了根除水质污染的彻底改造；

3、原有气压供水、水箱变频调速智能给水设备改造;

4、已应用第一代无负压智能给水设备;

5、城镇管网供水压力较低必须严格要求智能给水设备在限制流量以下用水，或要求“根本不产生负压，而不是产 生后再去消除”的场合;

6、工矿生产和生活用水;

上述六种应用范围，其单台设备流量应控制在5~48m3/h范围内;                                                                    7、城镇管网供水系统,长距离供水中间加压泵站,区域化供水管网加压站,高位地域集中供水加压站(流量可在5~ 3000m3/h范围内) 。

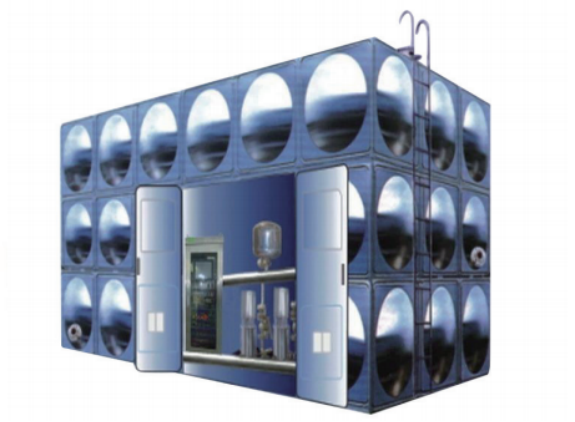

  智能无负压箱式泵站

智能无负压箱式泵站

智能无负压箱式泵站的型号说明

MDS     W

额定供水压力(MPa) 额定供水流量( m3/h) 水箱公称容积(m3)

直连式智能水箱

例:无负压智能水箱，智能给水设备额定供水流量为24m2/h,颍定供水压力0.7MPa,水箱公称容积为30m3 ，型号

表示为:MDS-W-30-24-0.7
