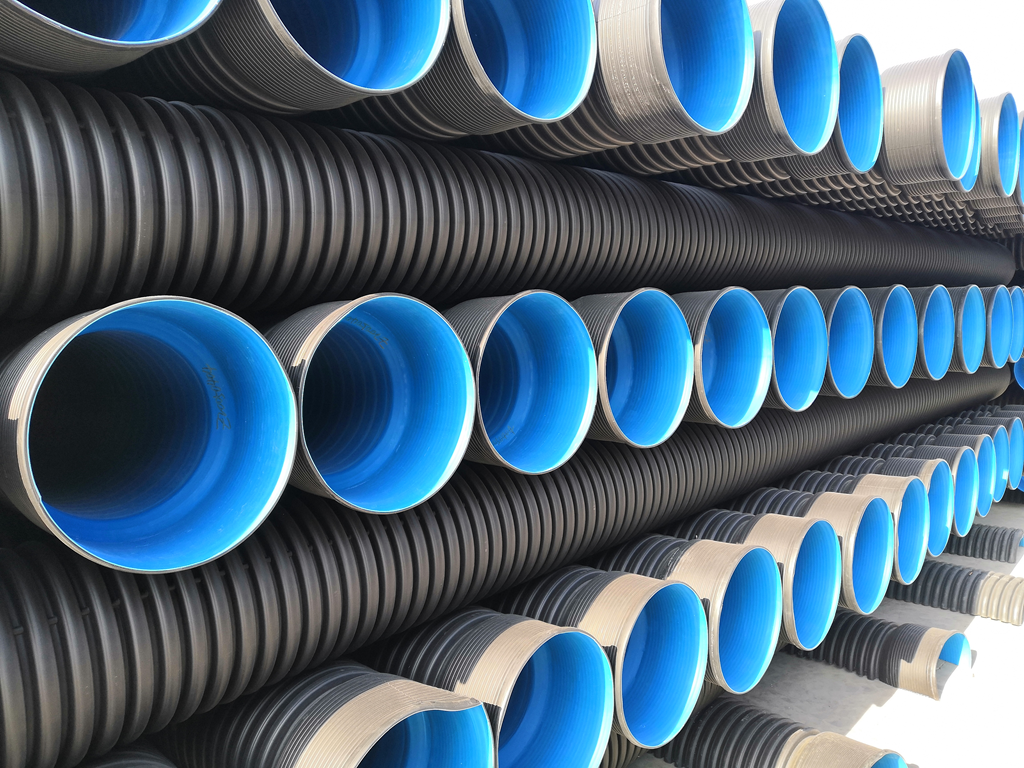

亨财牌高密度聚乙烯(HDPE)双壁波纹管
—
管材及管道 - 给水管
产品简介：
高密度聚乙烯(HDPE)双壁波纹管，是一种具有环状结构外壁和平滑内壁的新型管材，80年代初在德国首先研制成功。经过十多年的发展和完善，已经由单一的品种发展到完整的产品系列。目前在生产工艺和使用技术上已经十分成熟。由于其优异的性能和相对经济的造价，在欧美等发达国家已经得到了极大的推广和应用。在我国，HDPE双壁波纹管的推广和应用正处在上升势态阶段，各项技术指标均达到使用标准。我公司双壁波纹管内壁颜色通常为蓝色。
产品名称：亨财牌高密度聚乙烯（HDPE）双壁波纹管
执行标准：GBT 19472.1－2004《埋地用聚乙烯（PE）双壁波纹管管材》
建筑工程：用作建筑物雨水管、地下排水管、排污管、通风管。
工业：广泛用于化工、医院、环保等行业的排污水管。
农业园地工程：用于农田、果茶园、以及林带排管。
矿场：用作矿井通风、送风、排水管。
工程案例：
德宏州瑞丽市工业园区雅阁尔项目
丽江市中海村“四位一体”污水改造工程
贵州安龙生猪养殖基地
昆明呈贡区马金铺镇可口可乐搬迁工程
主要技术参数：
▲标准
GBT 19472.1－2004《埋地用聚乙烯（PE）双壁波纹管管材》
▲颜色
我公司双壁波纹管颜色通常为外壁黑色内壁蓝色。
▲系列及规格
我公司的PVC-U建筑排水管材按规格不同分D200、D300、D400、D500、D600等五种。管材按环刚度可分为：SN4/SN8两种，我公司的双壁波纹管管一般生产为6米，也可根据客户的要求供货。
▲长度
管材长度一般为6米/根，也可由供需双方协商确定。
▲尺寸
应符合表1的要求。
表 1 内径系列管材的尺寸 单位：mm
公称内径 DN/ID | 最小平均内径 | 最小层压壁厚 | 最小内层壁厚 | 最小接合长度 |
200 | 190 | 1.0 | 0.7 | 54 |
225 | 215 | 1.1 | 0.8 | 55 |
300 | 290 | 1.6 | 1.0 | 64 |
400 | 388 | 2.0 | 1.0 | 74 |
500 | 486 | 2.5 | 1.5 | 85 |
600 | 584 | 3.0 | 2.5 | 96 |
800 | 780 | 4.5 | 3.0 | 118 |
1000 | 980 | 4.5 | 4.0 | 140 |
▲ 力学性能要求
管材的物理力学性能应符合表2 的规定。
表 2 管材的物理力学性能
序号 | 项目 | 指标 | 实验方法 | |
1 | 环 刚 度 / （ KN/㎡）
| SN4 | ≥4 |
见 7.4 |
（SN6.3） | ≥6.3 | |||
SN8 | ≥8 | |||
SN10 | ≥10 | |||
2 | 环柔度 | 试样圆滑，无分层、无破裂； | 见 7.5 | |
3 | 烘箱试验 | 无气泡、无分层、无开裂 | 见 7.6 |
▲系统的适用性
应按表 3 的要求进行系统适用性的测试。
表 3 系统的性能要求
实验条件 | 项目 | 要求 |
条件 B：径向变形 连接密封处变形： 5% 管材变形： 10% 温度：（ 23±2）℃ | 较低的内部静液压（ 15min） 0.005MPa | 不泄漏 |
较高的内部静液压（ 15min） 0.05MPa | 不泄漏 | |
条件 C：角度偏差 de≤315:2° 315＜de≤630:1.5° 630＜de： 1° 温度：（ 23±2）℃ | 较低的内部静液压（ 15min） 0.005MPa | 不泄漏 |
较高的内部静液压（ 15min） 0.05MPa | 不泄漏 |
