多普勒超声波流量计
—
水利仪器仪表 - 水质分析仪
一、产品简介
多普勒超声波流量计流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有气泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会使反射的超声波产生多勒频移Δf， 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。
二、主要性能
（1）传感器支持瞬时流量与累计流量
（2）能测静止水的流速
（3）能测非满管、满管及明渠的流量
（4）能测圆形、矩形、梯形、三角形截面的流量
（5）流速测量范围宽，0 ~ 10m/s，双向
（6）流速测量精度高，1mm/s 误差
（7）超声测量液位精度高，误差 1mm（2m 以内）
（8）纯物理方法测量，免标定，免校准
（9）支持静压测液位
（10）支持温度补偿流速测量与液位测量
（11）支持RS485 ModbusRTU 协议
（12）传感器防护等级 IP68，支持长期水下工作
（13）在线式方案：显示器 或 RTU + 传感器 + 专用支架
（14）便携式方案： 传感器 + 手持机 + 测量杆， 手提箱容纳所有配件
三、技术参数

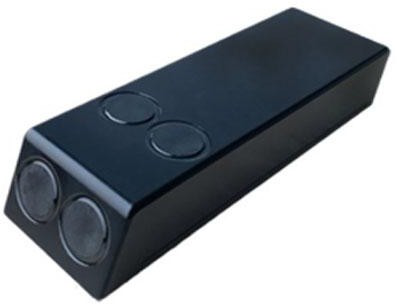

HC-CS9091 | 主要参数： 流速量程：10～10m/s，双向 流速分辨率：0.001m/s 流速精度：0.001m/s（流速≤5m/s）；0.02m/s或实际峰值速度的0.3%（采用最大值）（流速＞5m/s） 超声波液位量程：6.5m 超声液位精灵0.001m 超声波分辨率：0.0005m 静压液位量程：0～10m 静压液位精度：±0.1%FS 静压液位分辨率：0.001m 温度量程：-20～60℃ 传感器尺寸：165*50*29.5mm 变送器尺寸：231*185*119mm |
其他参数： 安装：专用支架 材质：金属、塑料、橡胶 防护等级：IP68 供电：直流12V/24V 功耗：测量时＜70mA；休眠时＜25mA 通信接口：RS485、Modbus 工作温度：-20～60℃ 工作压力：最大6Bar 防雷：支持 防浪涌：支持 EMI抑制：支持 |
